Конвертер Rme ADI-4 DD

RME ADI-4 DD - 4 канальный ЦАП/АЦП конвертер, способный преобразовывать до 8 каналов цифрового сигнала из формата ADAT в AES/EBU и обратно, преобразовывать AES Double Wire и AES Single Wire, а также может полностью выполнять функции цифрового сплиттера. RME ADI-4 DD поддерживает частоты дискретизации 32, 44.1, 48, 88.2 , 96 кГц и разрядность 24 бит. Оснащен функцией полного подавления джиттера и распознавания режима (Double Speed).

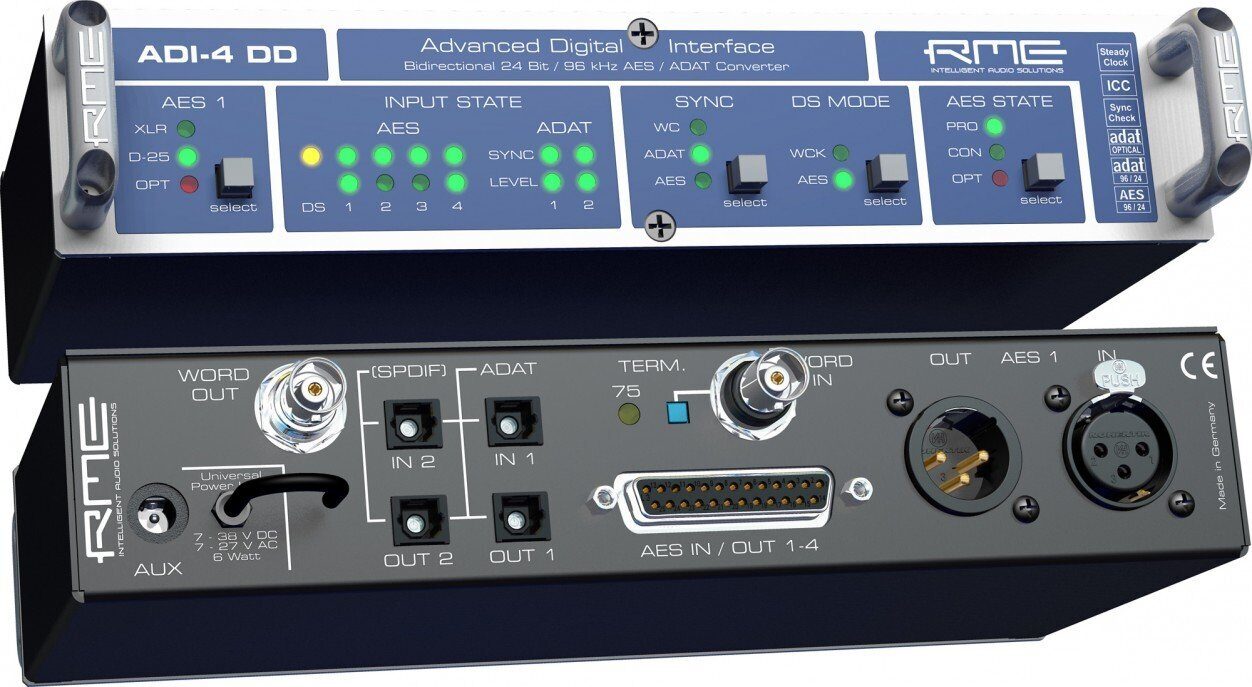

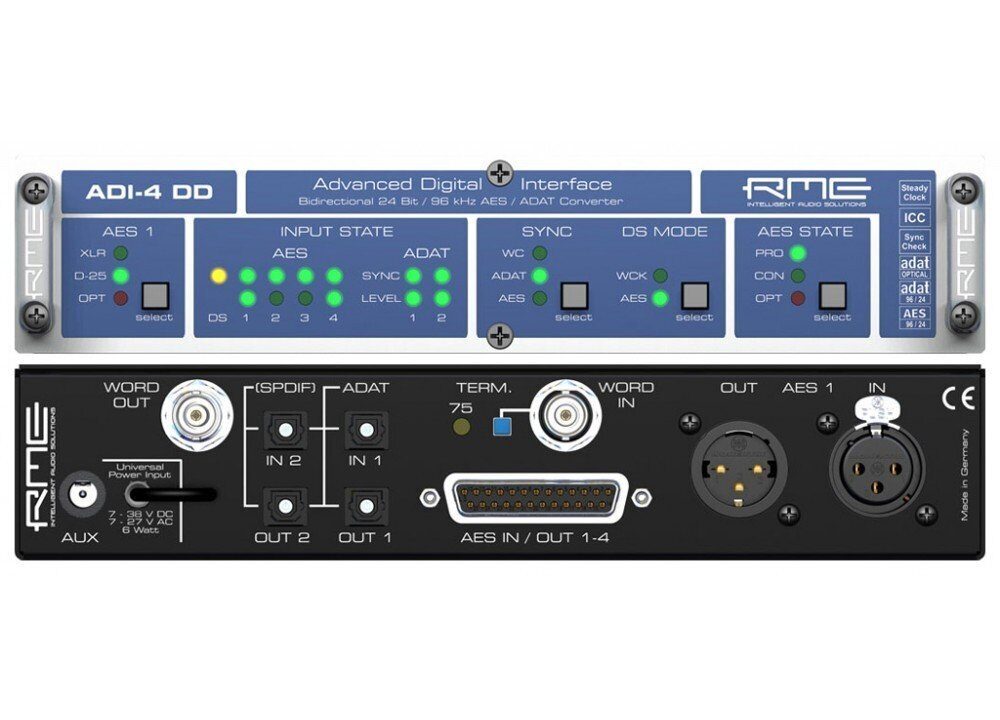

На задней панели находятся цифровой вход формата AES/EBU (XLR), цифровой выход формата AES/EBU (XLR), два оптических цифровых входа и два выхода (Tos-Link), четыре цифровых входа и четыре выхода формата AES/EBU (25-контактный разъем типа D-Sub), вход и выход Word Clock (BNC), переключатель и светодиодный индикатор терминации (75 Ом) входа Word Clock, разъем питания.

На передней панели есть кнопка и светодиодные индикаторы выбора входа (XLR, D-Sub или Tos-Link), светодиодные индикаторы статуса входных сигналов, кнопка и светодиодные индикаторы выбора источника синхронизации (Word Clock, ADAT или AES/EBU), кнопка и светодиодные индикаторы активизации режима Double Speed (на выходе Word Clock или AES/EBU), кнопка и светодиодные индикаторы выбора статуса выхода AES/EBU (Professional, Consumer или оптический).

Питание осуществляется от прилагаемого адаптера, допустимо питание и от других источников постоянным или переменным напряжением от 7 до 38 В или 27 В соответственно. Устройство выполнено в полурэковом корпусе, габариты 215 x 44 x 100 мм, масса 1 кг.

Режимы:

• 5 х AES / EBU I / O (1 х XLR, 4-х D-Sub).
• 2 х ADAT I / O (оптический).
• 1 х SPDIF (оптический, а второй ADAT I / O).
• 1 х Word Clock I / O.

Особенности:

• AES / EBU интерфейс для цифрового ввода / вывода от RME карт (оптические ADAT I / O).
• Служит в качестве 8-канального AES и ADAT I / O для всех цифровых микшеров ADAT или AES портов.
• Позволяет работать до 4 SPDIF или AES устройств.
• Конвертирует между AES-3, SPDIF и оптический SPDIF.
• Удаляет дрожание с AES-3 и ADAT сигналы.

Преобразование режимов:

• 8-канальный AES с ADAT оптический преобразователь (96 кГц).
• 2-канальный AES для 8-канальный ADAT сплиттер (96 кГц).
• 8-канальный ADAT для AES преобразователь (96 кГц).
• 2-канальный AES для 8-канальный AES сплиттер (96 кГц).
• 4-канальный AES двойная для AES (96 кГц).
• 4-канальный AES Single Wire для AES (96 кГц).

Технические характеристики:

• Входной AES / EBU: 1 х XLR, 4-х через DB-25 разъем, электрически изолированные, высокочувствительный входной каскад (<0,3 Vpp), SPDIF совместимы.
• Выходной AES / EBU: 1 х XLR, 4-х через DB-25 разъем, трансформаторный сбалансированный, 5 Vpp.
• SPDIF Оптический: Второй порт ADAT может быть включен в качестве SPDIF I / O.
• Входной ADAT ® оптический TOSLINK 2 х, 24-Bit, Bitclock PLL.
• Выходной ADAT ® оптический: 2 х TOSLINK, 24-разрядный.
• Input word clock: BNC, Circuit сигнала адаптации (функциональная от 1,2 входного сигнала Vpp).
• Output word clock: BNC, низкоомный водитель этапе, 4 Vpp в 75 Ом, короткого замыкания.
• Синхронизация источников: ADAT оптический, AES / EBU, Word Clock.
• Varipitch: от входного сигнала или Word Clock.
• Частота дискретизации: 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, переменной (Sync / Word Clock).
• Частота дискретизации диапазон: AES, Word Clock: 27 кГц-105 кГц, 33 кГц ADAT - 57 кГц.
• Jitter: Internal clock <1 нс, Word Clock In <2 нс, ADAT В <2 нс.
• Jitter sensitivity: все ФАПЧ работать даже на 100 нс.
• Jitter suppression: около 30 дБ (2,4 кГц).
• Источник питания: Работает с напряжением в диапазоне от 7-30V DC Одер переменного тока, позволяющий работу с практически любого источника питания, включая батареи.
• Размеры: 215 х 44 х 100 мм.
