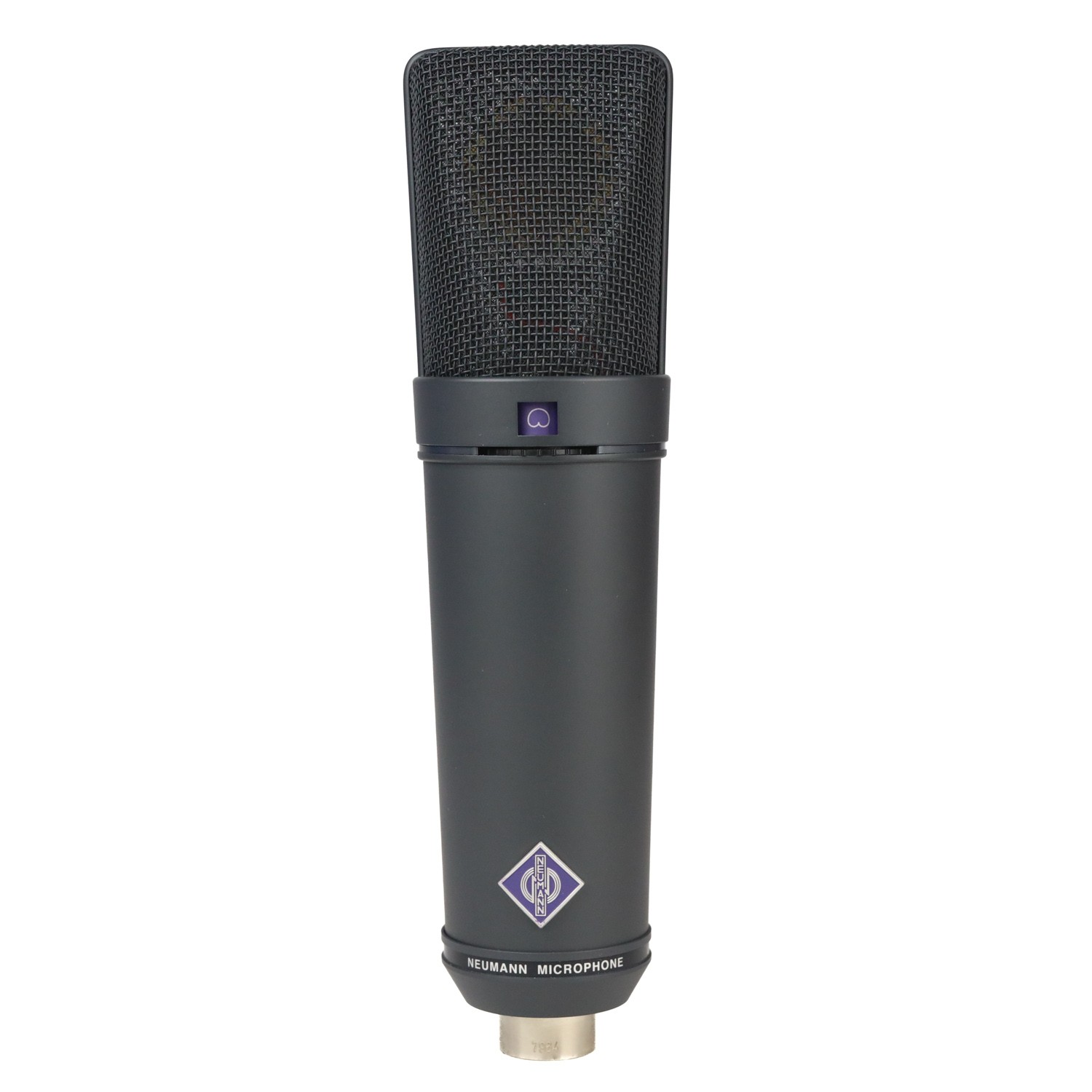

Микрофон Neumann U89 I MT

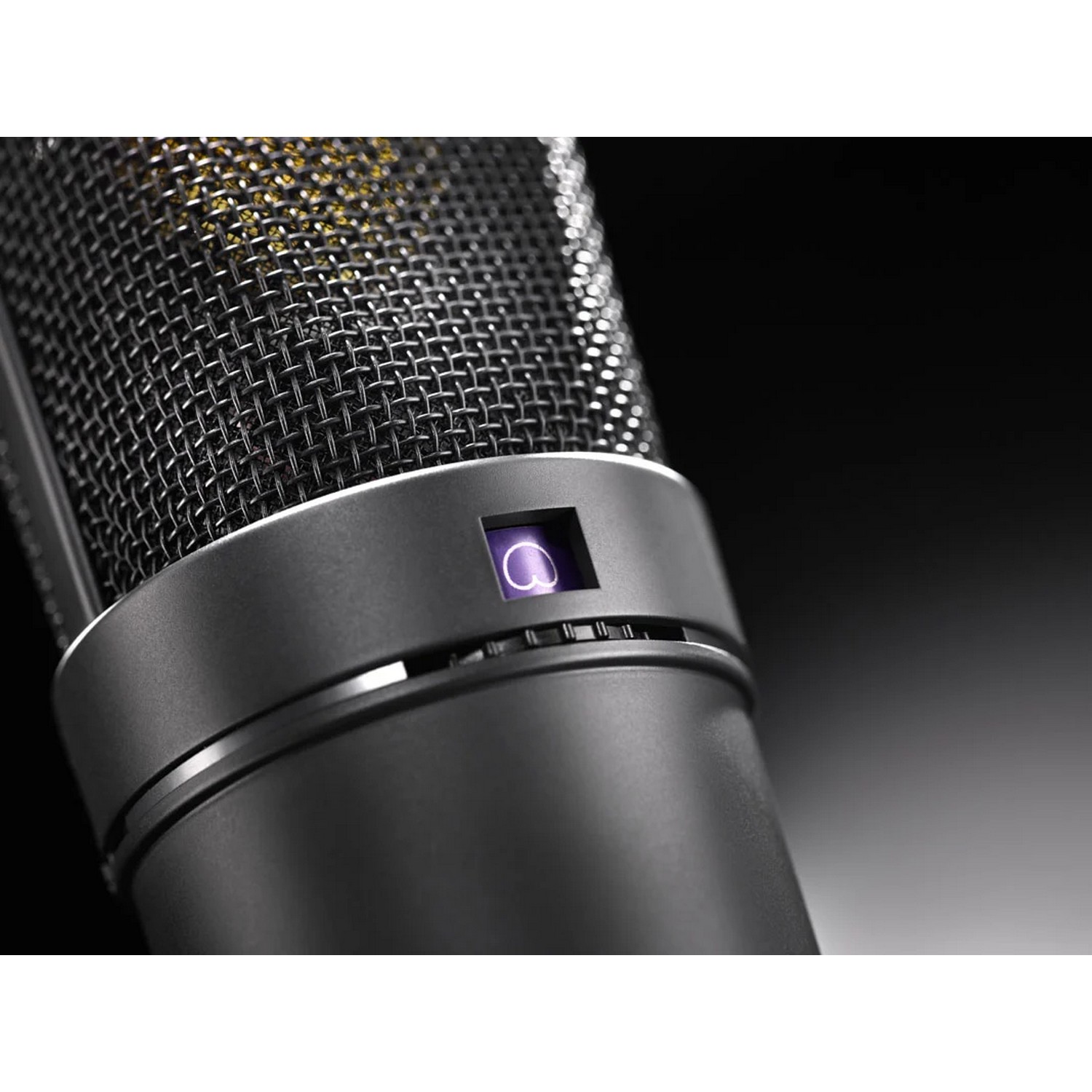

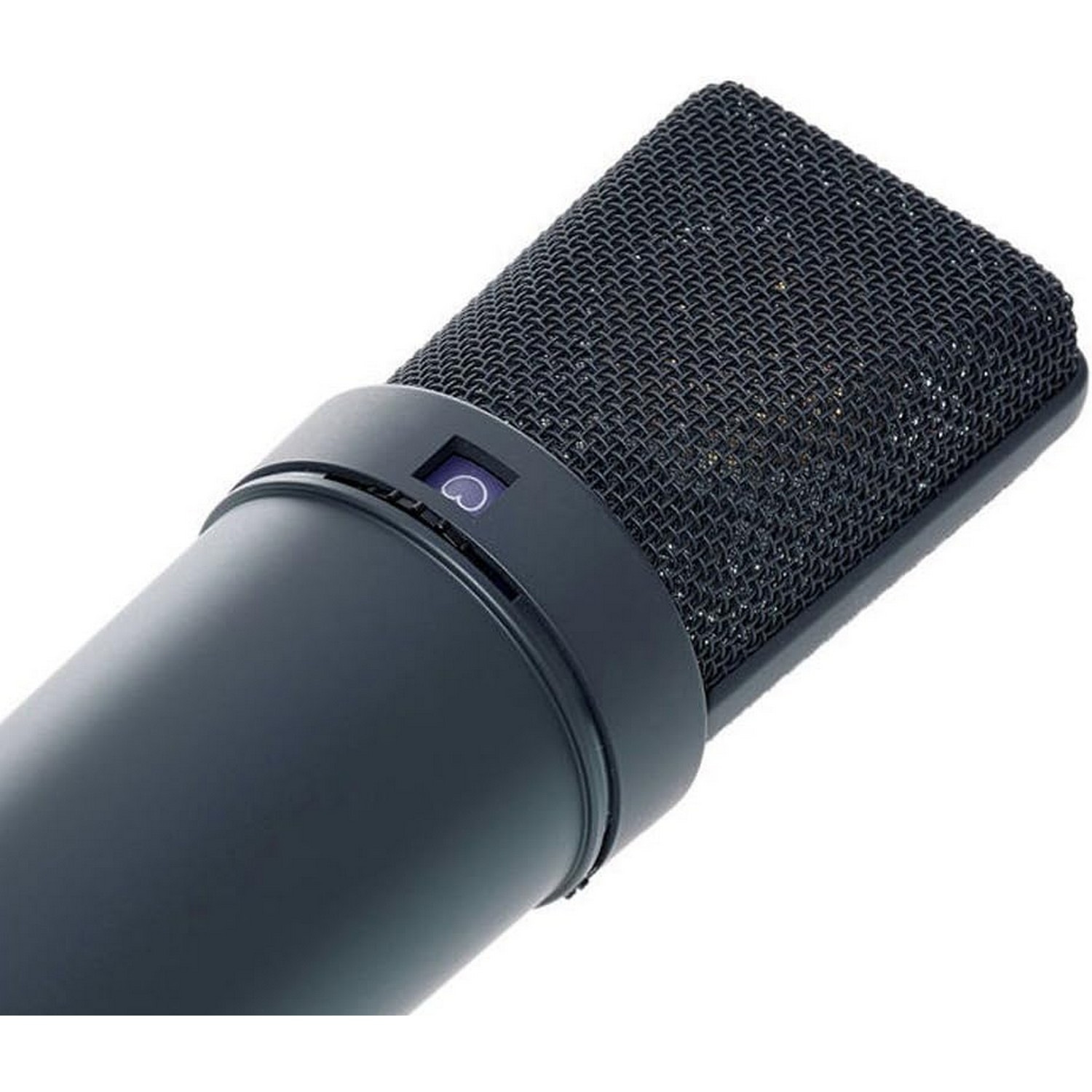

U 89 i – универсальный студийный микрофон. Капсюль с двойной диафрагмой большого диаметра защищён металлической решёткой, под кольцом которой находится селекторный переключатель, с помощью которого можно выбрать одну из пяти диаграммам направленности. Благодаря этому микрофон может быть легко адаптирован для записи больших оркестров, а также для записи как близко расположенных, так и удалённых источников звука.

Микрофонный усилитель позволяет без искажений работать с уровнями звукового давления до 134 дБ (до 140 с аттенюатором). Дополнительный селекторный переключатель даёт возможность изменять частоту среза фильтра НЧ между 80 Гц и 120 Гц.

Применение

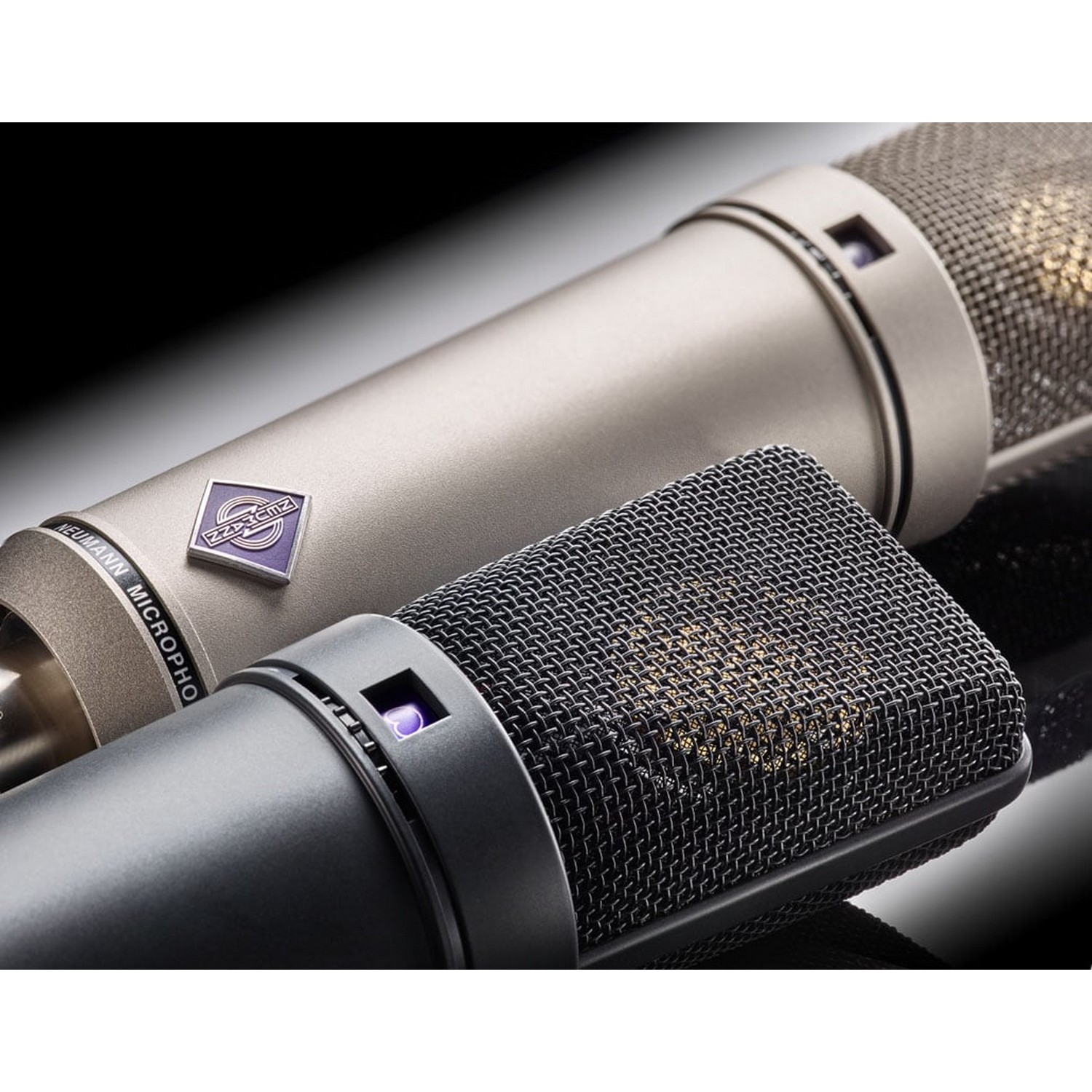

Внешне U 89 i похож на U 87 Ai, но имеет меньшие габариты и вес. Вместо трёх предлагаются пять диаграмм направленности и увеличенный максимальный уровень звукового давления. Все это позволяет легче адаптировать микрофон к самым разнообразным аспектам записи.

Диаграммы направленности

Помимо обычных диаграмм направленности: круговой, кардиоидной и 8-образной, мы добавили широкую кардиоидную и гиперкардиоидную диаграммы.

По сравнению с обычной кардиоидной, гиперкардиоидная обеспечивает более эффективное подавление звуков вне оси направленности. Широкая кардиоидная предназначена для записи широкопанорамных источников звука.

Акустические характеристики

На рабочей стороне U 89 i размещён логотип Neumann. Капсюль с двойной диафрагмой большого диаметра обеспечивает очень ровную АЧХ и широкий угол приёма для всех диаграмм направленности. АЧХ до 10 кГц внутри угла 110° является линейной и параллельной значениям для 0°.

Таким образом, U 89 i обеспечивает весьма ровные частотные характеристики в диффузном поле, что важно для работы в помещениях с большим временем реверберации, где к микрофону с разных сторон возвращается множество отражённых звуковых волн. При записи акустические свойства не влияют на тональную окраску звука. Эти характеристики достигнуты без применения приборов обработки коррекции резонансов.

Капсюль установлен на эластичном креплении в целях уменьшения влияния структурных шумов на работу микрофона.

Фильтр и аттенюатор

Микрофонный усилитель способен без искажений работать с уровнями звукового давления до 134 дБ. Уровень собственного шума не превышает 17 дБ (А), общий динамический диапазон достигает 117 дБ. При включённом аттенюаторе –6 дБ допускается максимальный уровень звукового давления 140 дБ.

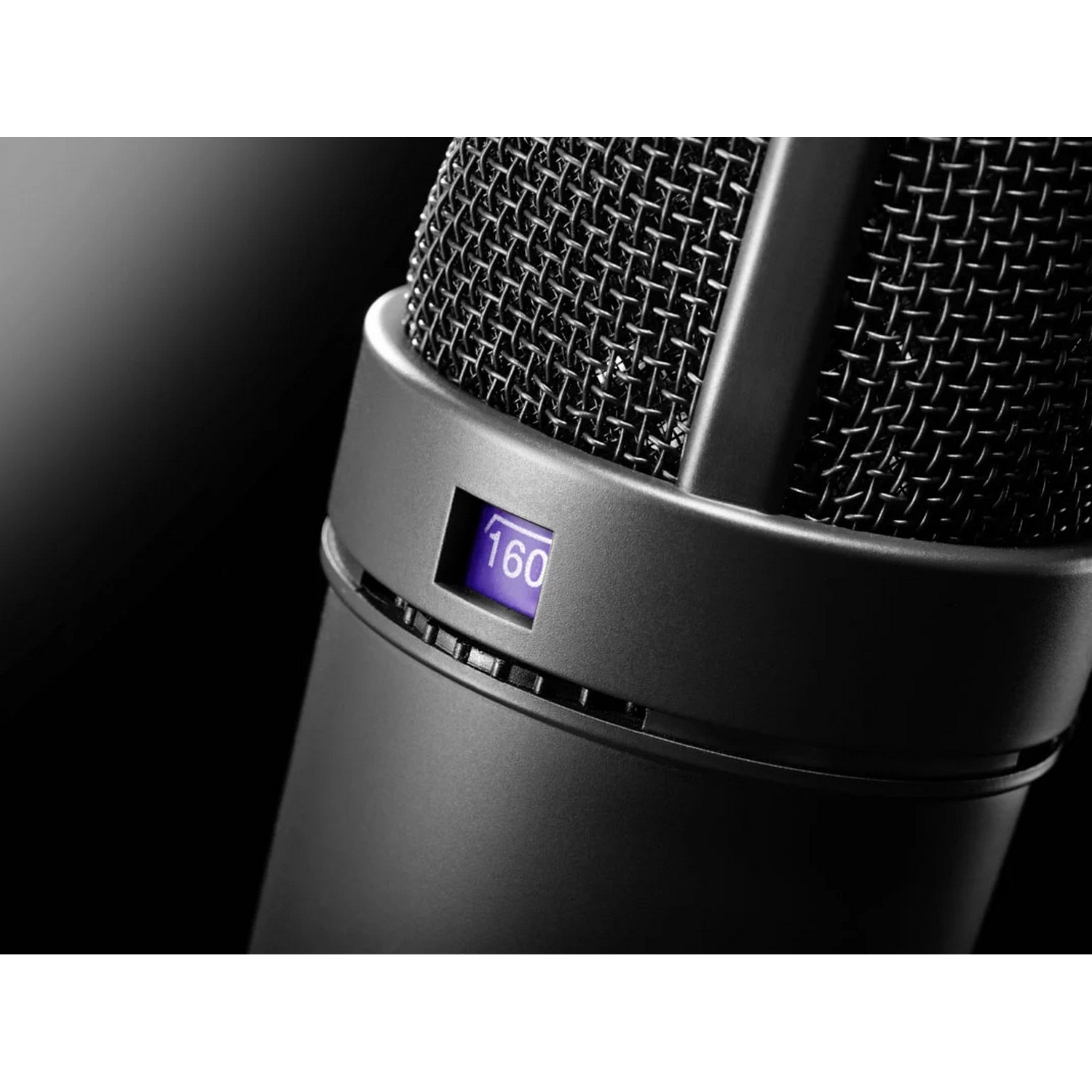

Селекторным переключателем обрезного фильтра НЧ, расположенным на тыльной части корпуса микрофона можно изменять границу отсечки в 80 Гц или 120 Гц, что значительно уменьшает помехи непосредственно на входе микрофонного усилителя, а также позволяет компенсировать подъем в области НЧ, характерный для микрофонов — преобразователей градиента давления на близком расстоянии от источника звука (эффект приближения).

В позиции LIN фильтр обеспечивает защиту выходного каскада от перегрузок из за нежелательных инфразвуковых частот.

Надёжность в работе

Все открытые поверхности микрофонного капсюля, в том числе мембраны, заземлены. Такая конструкция делает его невосприимчивым к атмосферным и электрическим помехам, а также к загрязнению микрочастицами.

Дизайн микрофона является зарегистрированной торговой маркой Georg Neumann GmbH в некоторых странах.

Основные особенности:

• Капсюль-преобразователь градиента давления с большой двойной диафрагмой.
• Пять переключаемых диаграмм направленности: круговая, 8-образная, кардиоидная, широкая кардиоидная и гиперкардиоидная.
• Универсальный микрофон для всех аспектов записи.
• Двухпозиционный обрезной фильтр НЧ.
• Переключаемый аттенюатор -6 дБ.
• Расширенный частотный диапазон по сравнению с U 87 Ai.

Технические характеристики

• Акустический принцип: преобразователь градиента давления
• Направленность: круговая, широкая кардиоидная,
  кардиоидная, гиперкардиоидная, 8-образная
• Диапазон воспроизводимых частот: 20 — 20000 Гц
• Чувствительность на 1 кГц при 1 кОм: 8 мВ / Па
• Номинальное сопротивление: 150 Ом
• Номинальное сопротивление нагрузки: 1000 Ом
• Отношение сигнал/шум по стандарту CCIR (при 94 дБ SPL): 66 дБ
• Отношение сигнал/шум А-взвешенный (при 94 дБ SPL): 77 дБ
• Эквивалентный уровень шума по стандарту CCIR: 28 дБ
• Эквивалентный уровень шума А-взвешенный: 17 дБ-A
• Максимальный уровень звукового давления для КНИ < 0,5%: 134 дБ
• Максимальный уровень звукового давления для КНИ < 0,5% с аттенюатором: 140 дБ
• Максимальное выходное напряжение: 800 мB
• Напряжение питания: 48 В +/-4 В
• Потребляемый ток: 0,8 мА
• Коммутационный разъём: 3-pin XLR-F
• Вес: 400 г
• Диаметр: 46 мм
• Длина: 185 мм

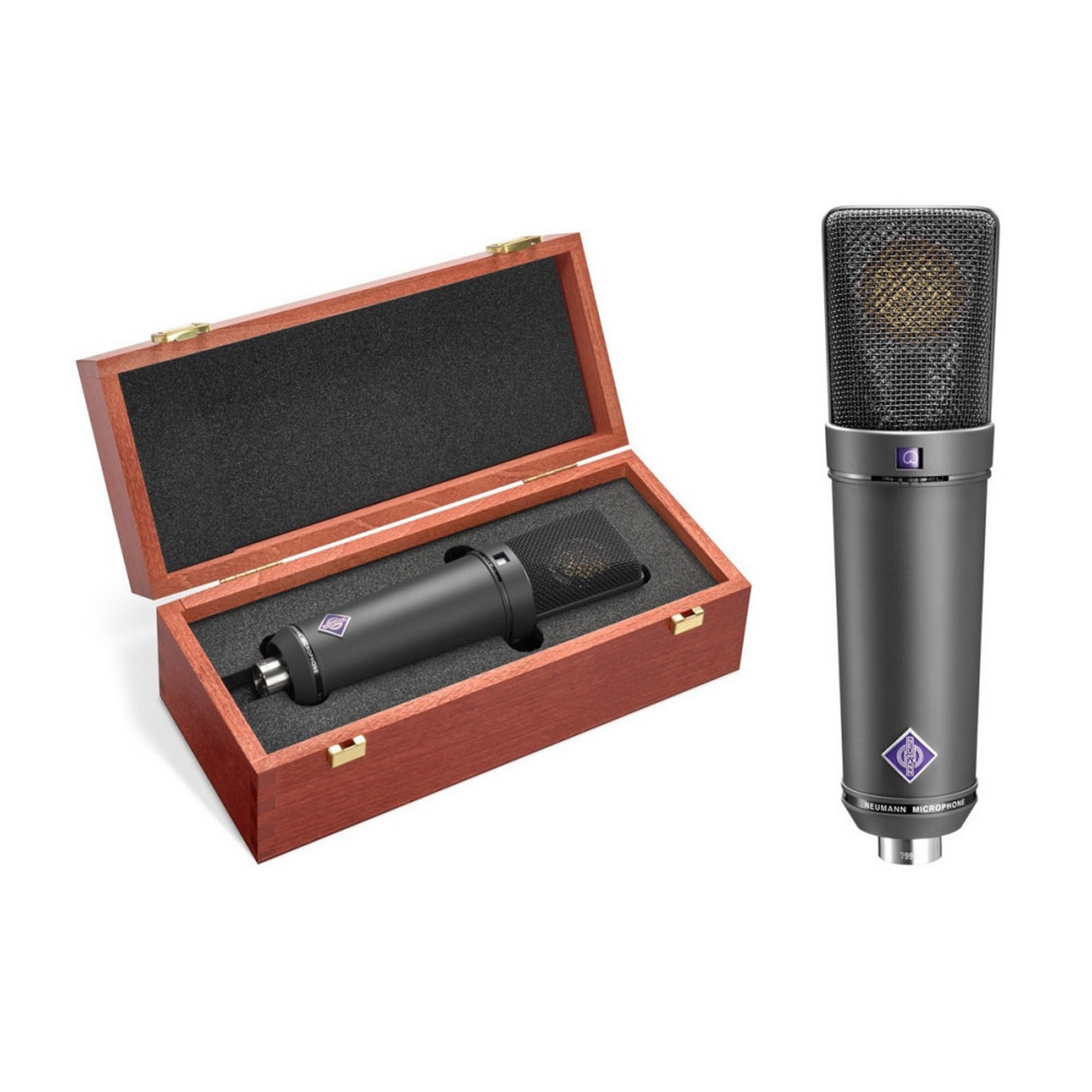

Комплект поставки

• Микрофон U 89 i (mt)

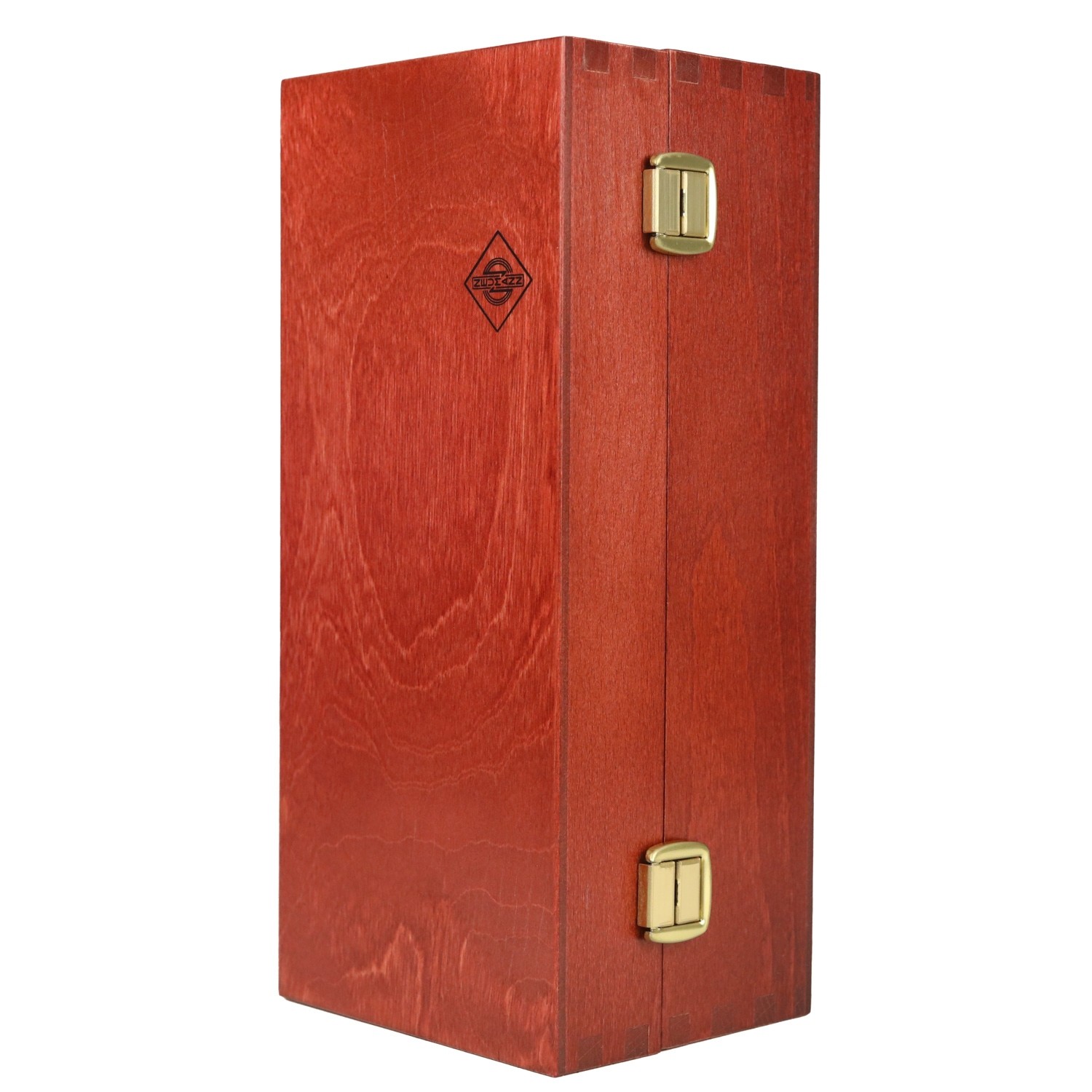

• Деревянный футляр
