Стереомикрофон Neumann KU 100

Стереомикрофон для бинауральной записи KU 100 имитирует человеческую голову с ушными раковинами, внутрь которых вмонтированы микрофонные капсюли. При прослушивании записей, сделанных с помощью KU 100 через высококачественные наушники, слушатель испытывает ощущение, будто находится внутри звукового пространства.

В отличие от других способов записи звука, бинауральная стереофония обеспечивает звучание, максимально приближенное к человеческому слуховому восприятию.

С помощью KU 100 можно решать такие задачи, как измерение акустических параметров, анализ разборчивости речи, анализ уровня шума и т.д. Работу микрофона KU 100 обеспечивает фантомное питание 48 В, а также внешний источник питания или встроенный аккумулятор.

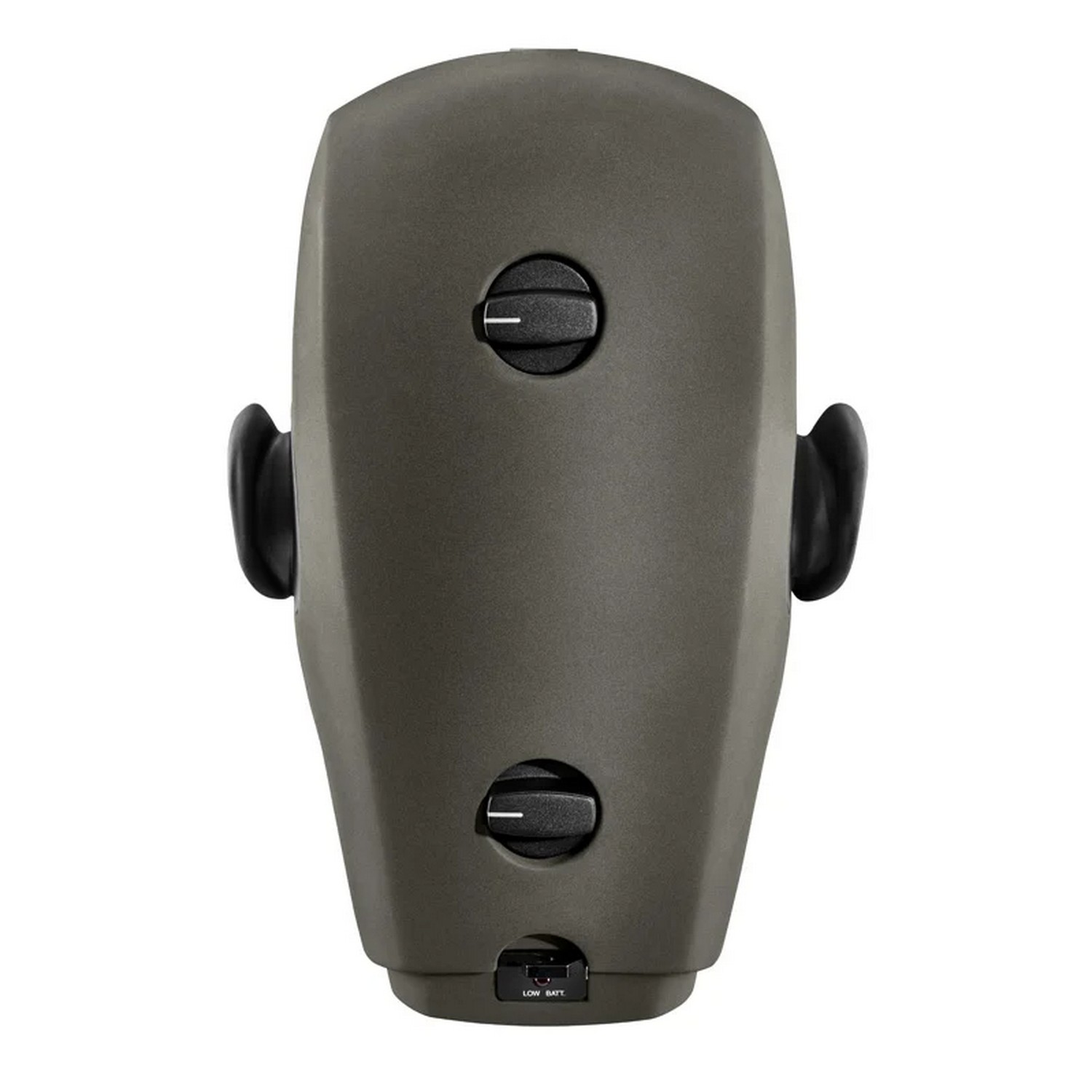

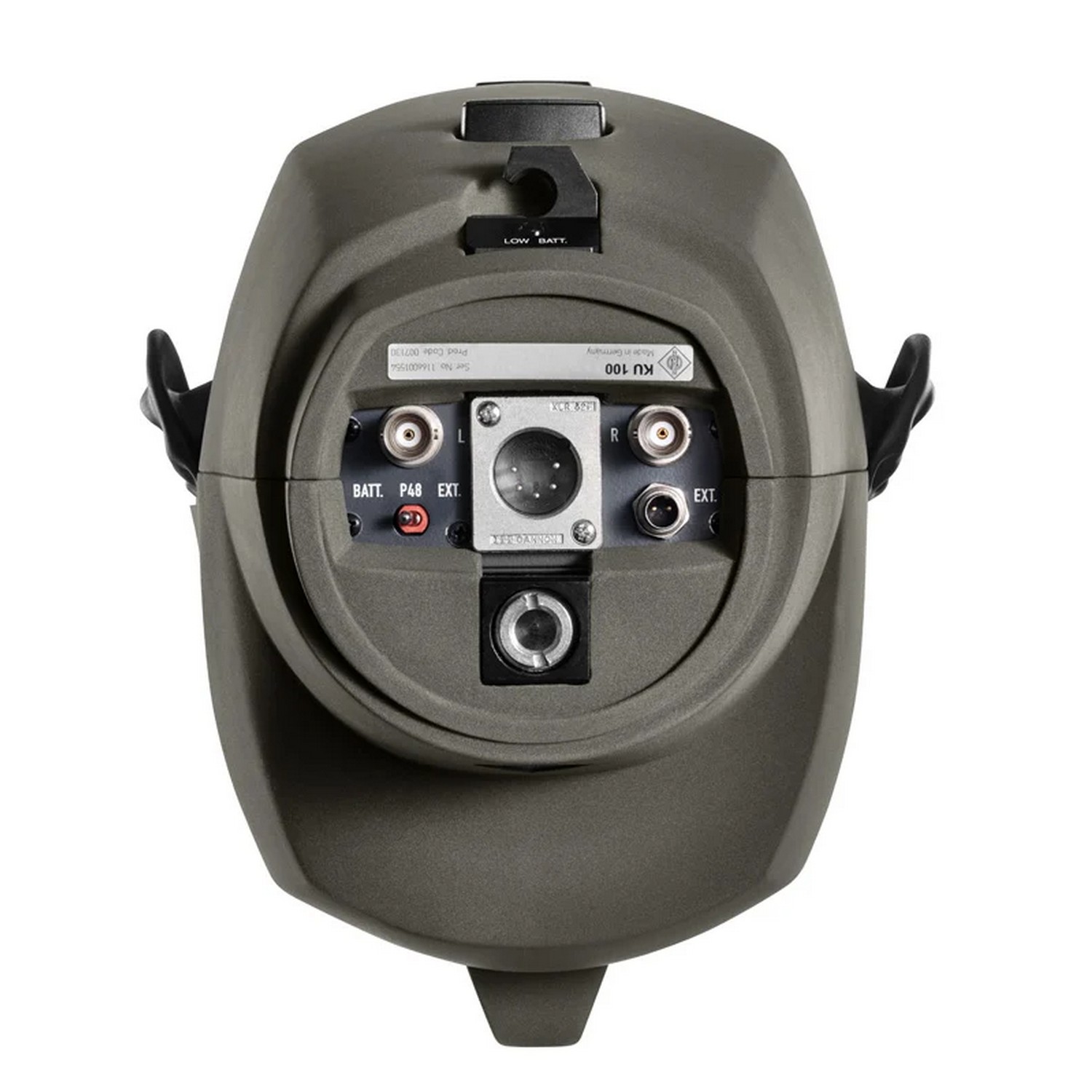

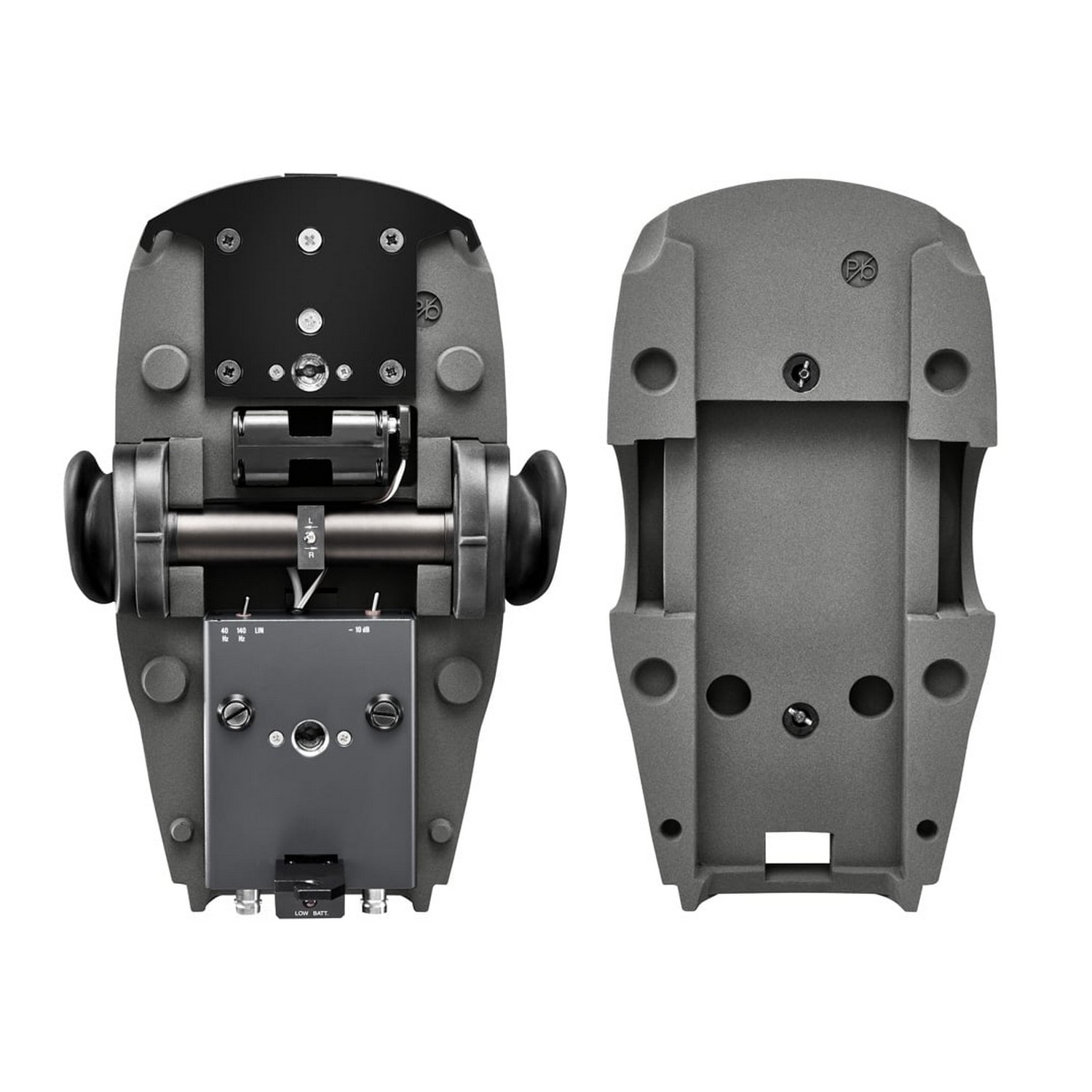

В нижней части устройства имеется переключатель режима питания, а также разъёмы для балансного или небалансного звукового сигнала. Внутри головы расположены переключатели аттенюатора 10 дБ и обрезного фильтра НЧ.

Идея

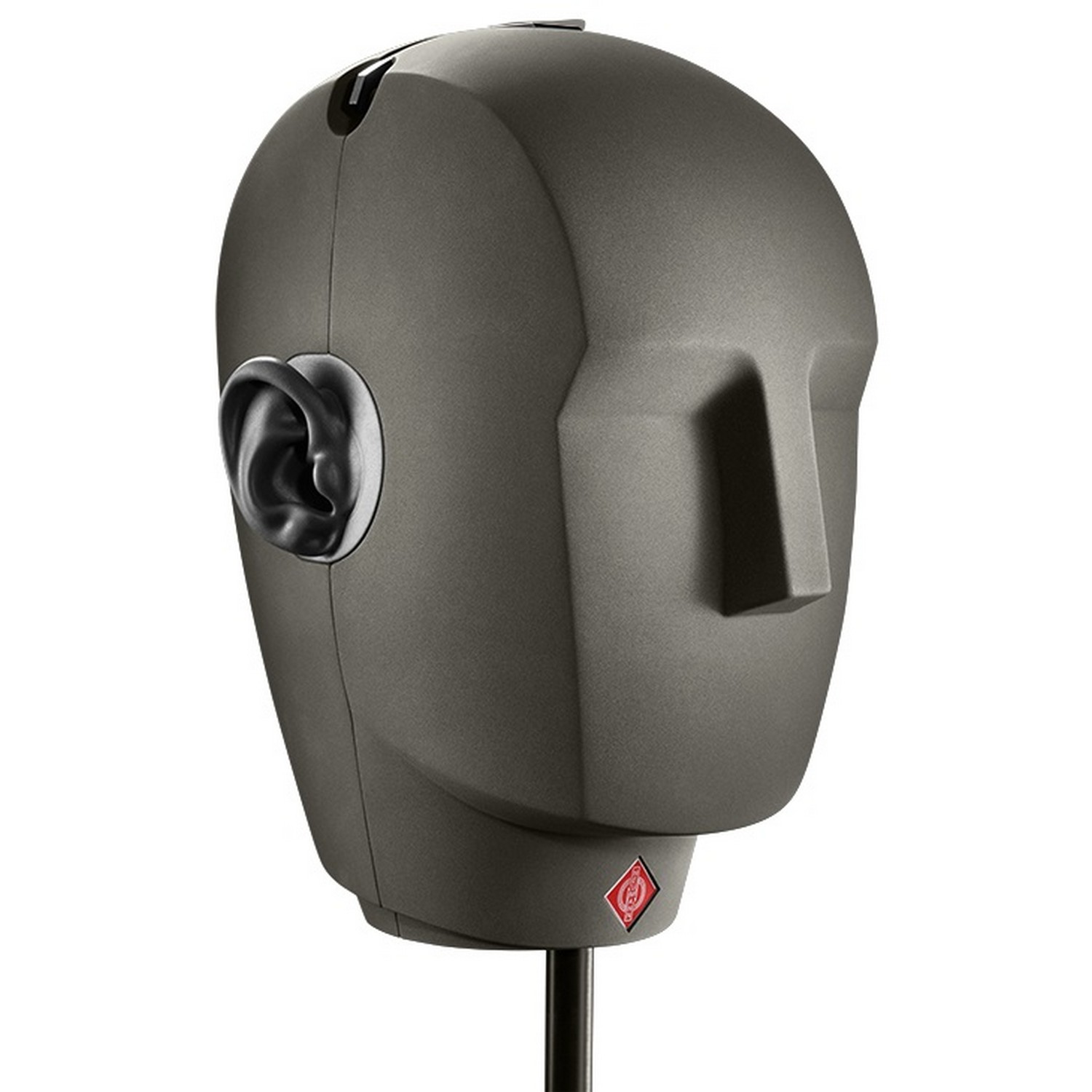

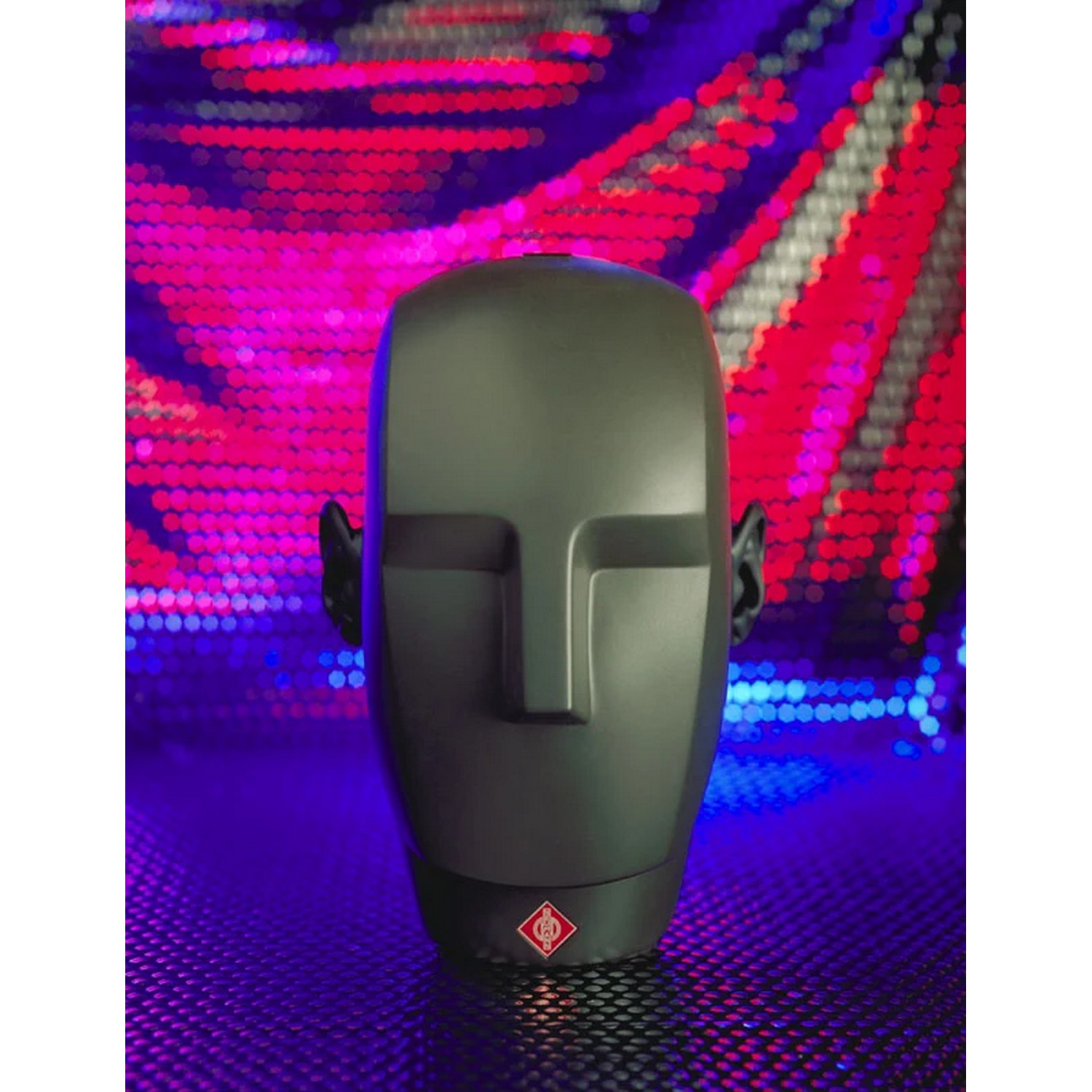

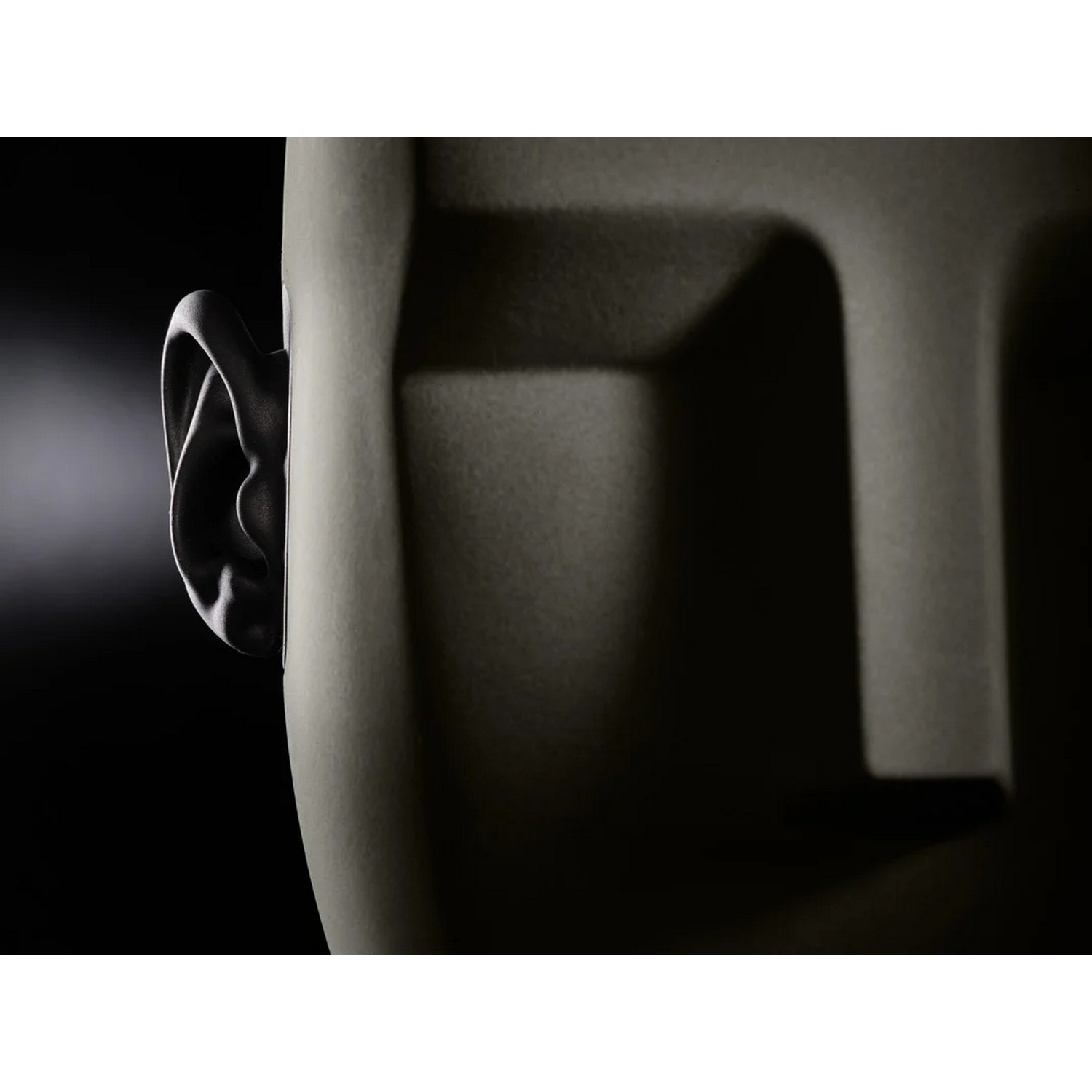

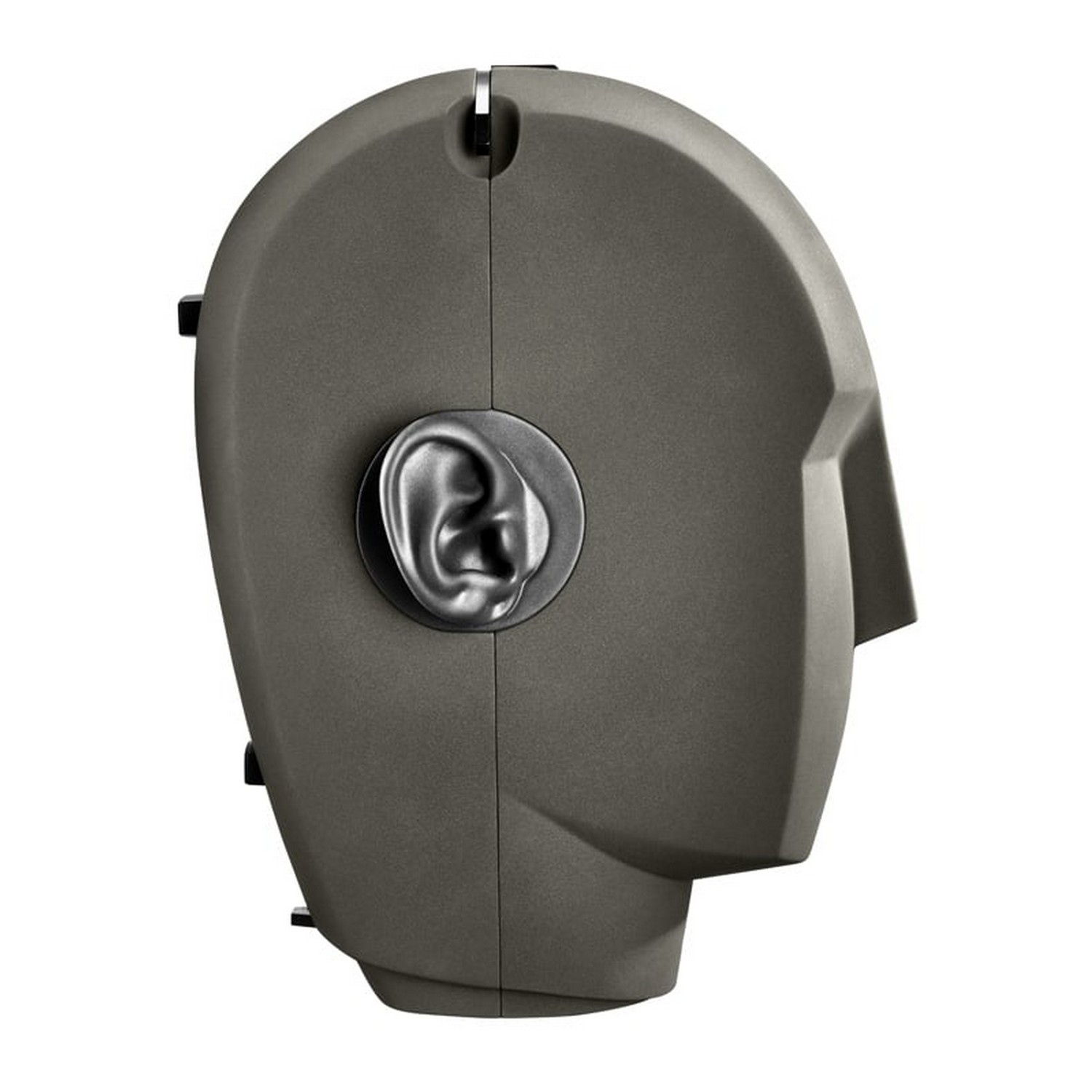

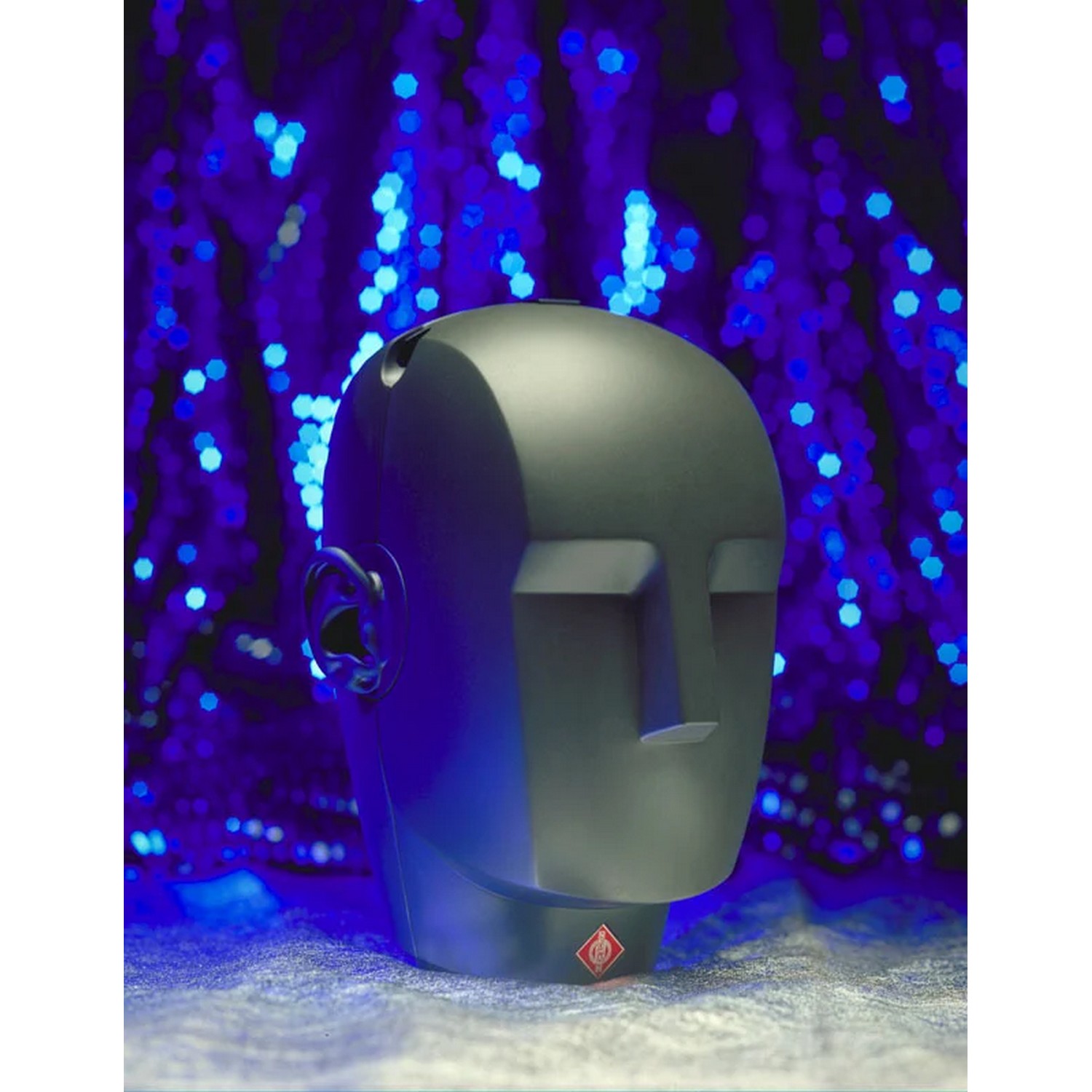

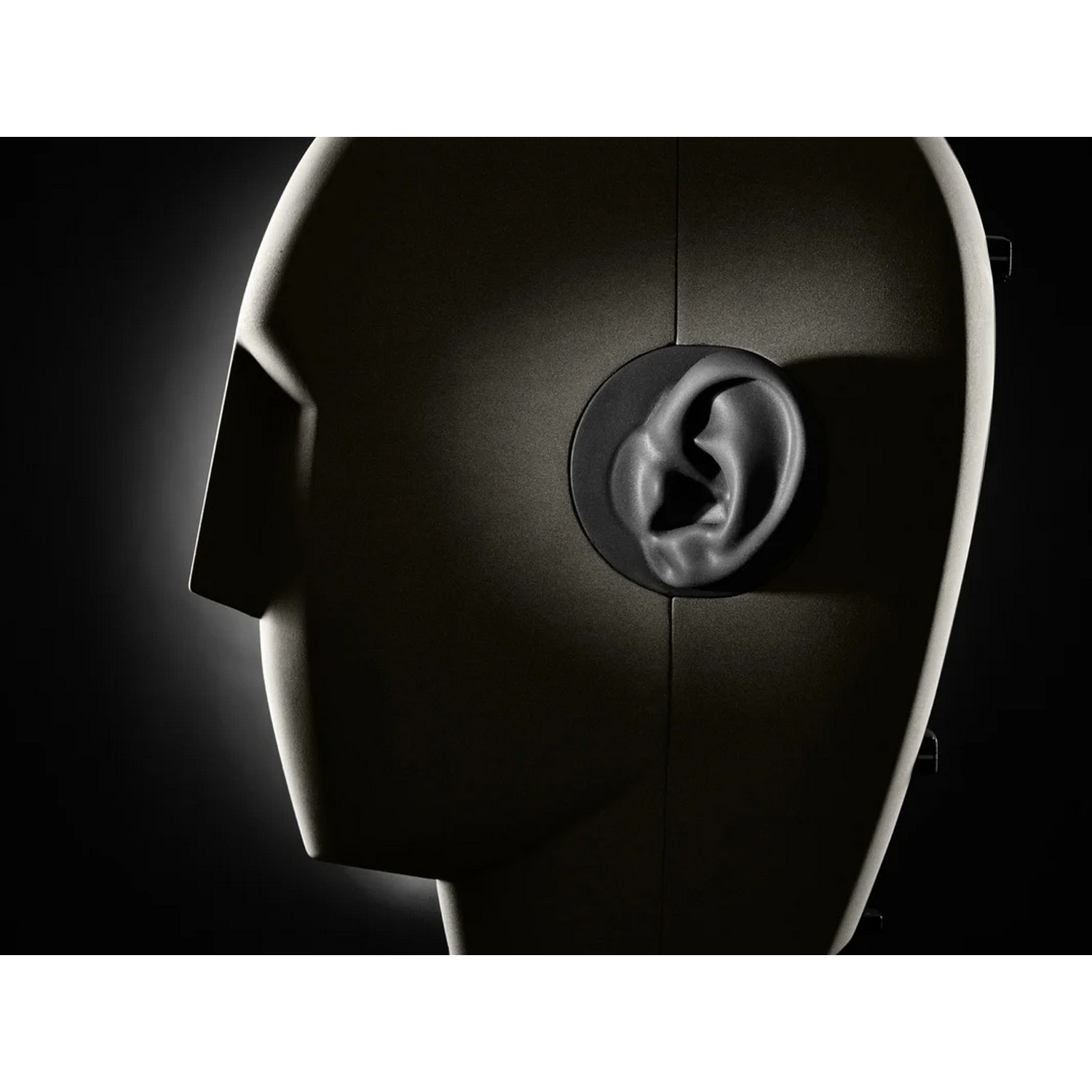

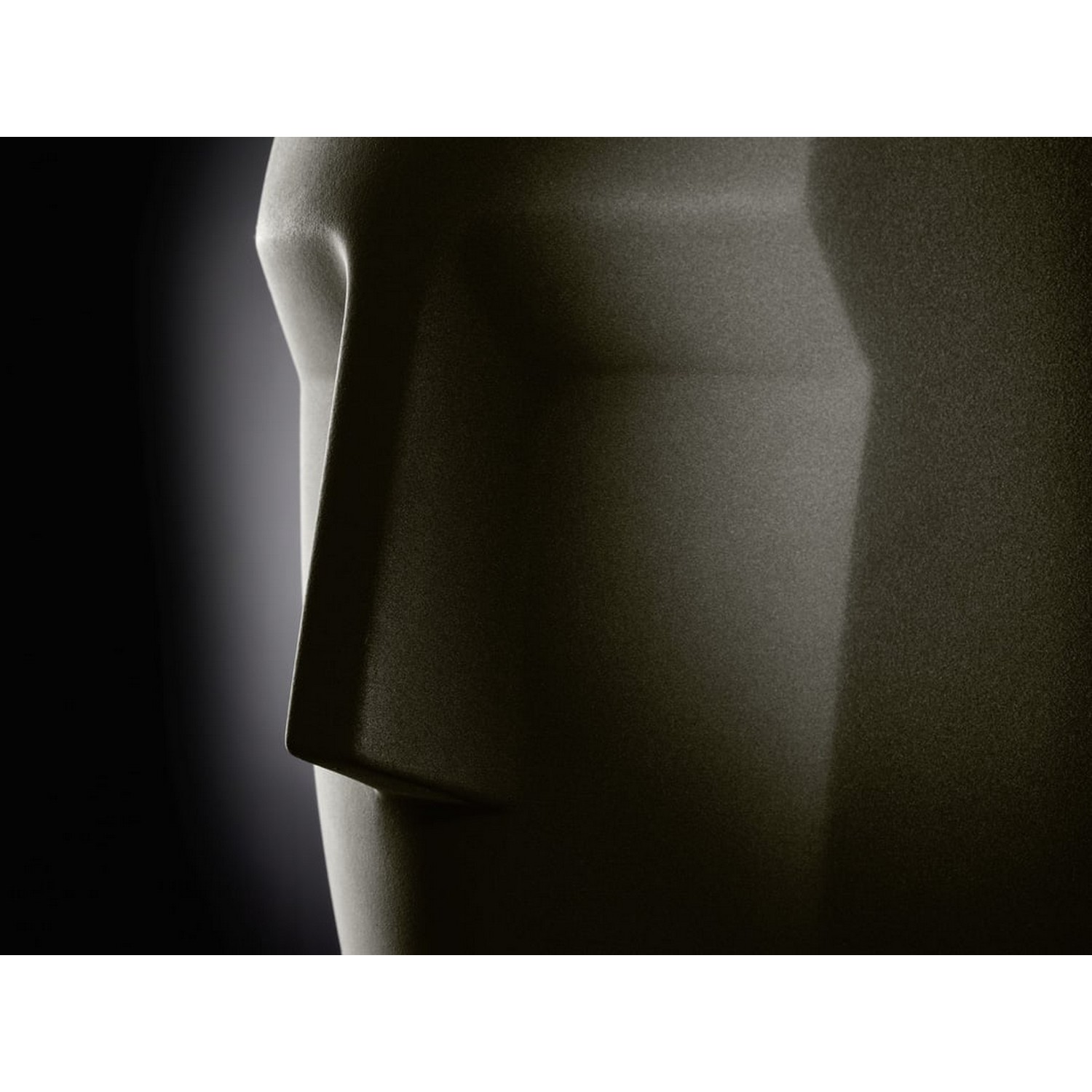

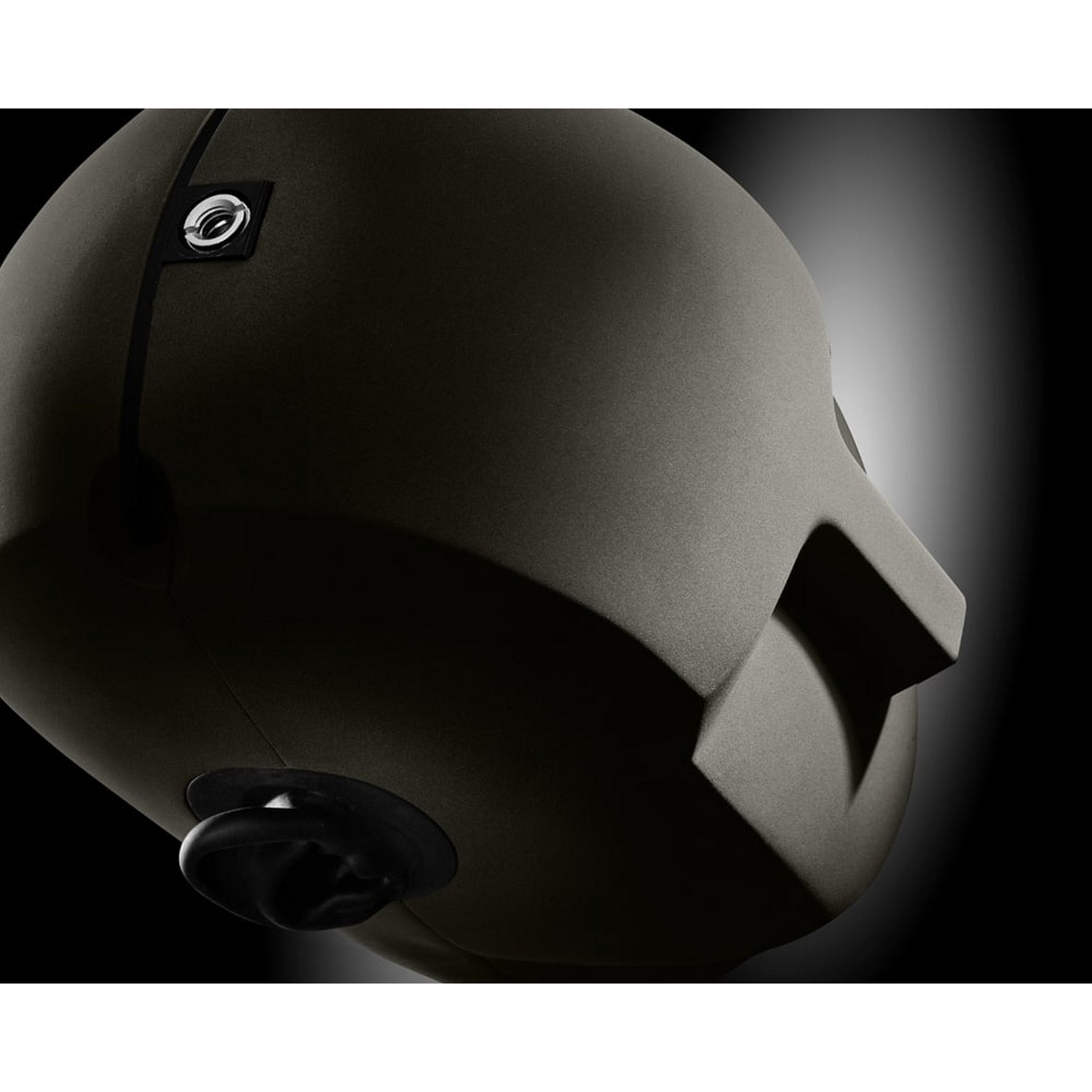

Манекен KU 100 — точная копия человеческой головы с вмонтированными внутрь ушных раковин микрофонными капсюлями.

При прослушивании записей, сделанных с помощью KU 100 через высококачественные наушники, слушатель воспринимает звуковую картину, в точности соответствующую той, как если бы он находился в месте установки манекена для бинауральной записи (т.н. эффект head-related stereophony).

При прослушивании через акустические системы звучание сравнимо со стереофонической записью, сделанной обычными микрофонами установленными похожим образом.

Тем не менее, подобные записи отличаются более высоким качеством, так как обеспечивают явно большую пространственную глубину.

Манекен KU 100 является преимущественным выбором при создании радиоспектаклей, а также музыкальных записей, для которых важным фактором является точная фиксация акустических особенностей помещения.

Использование бинаурального манекена абсолютно необходимо для фиксирования естественных звуков любого типа. Например, манекен является точным инструментом для исследования и документирования воздействия производственного шума на рабочий персонал и окружающую среду.

Электрические характеристики

В KU 100 применяется бестрансформаторная технология, обеспечивающая высокий уровень выходного сигнала, быстрые переходные характеристики и крайне низкий уровень собственного шума. Обычные выходные трансформатора заменены на электронную схему, которая гарантирует высокие показатели подавления синфазного сигнала и защиту балансного сигнала от РЧ-интерференции.

Бинауральный манекен оборудован балансными (XLR) и небалансными (BNC) выходами.

Питание обеспечивается тремя различными способами:

• от внешнего блока фантомного питания 48 В;
• от батарей, вставляемых в специальный внутренний отсек;
• или через входящий в комплект поставки сетевой источник питания.

Фильтр и аттенюатор

Переключатель 10 дБ понижает чувствительность микрофона. Вторым, трёхпозиционным переключателем можно выбрать частоту среза обрезного фильтра НЧ: линейную (фильтр выключен), 40 Гц и 150 Гц.

Основные особенности:

• Манекен для создания бинауральных записей.
• Преобразователь давления с ровной частотной отдачей в диффузном поле.
• Совместим с громкоговорителями.
• Бестрансформаторная технология.
• Двухпозиционный отключаемый обрезной фильтр НЧ.
• Отключаемый аттенюатор -10 дБ.
• Балансные XLR и небалансные BNC выходы.

Технические характеристики

• Акустический принцип: преобразователь градиента давления
• Направленность: бинауральная
• Диапазон воспроизводимых частот: 20 — 20000 Гц
• Чувствительность на 1 кГц при 1 кОм: 20 мВ/Па
• Номинальное сопротивление: 50 Ом (балансный), 200 Ом (небалансный)
• Номинальное сопротивление нагрузки: 1000 Ом
• Отношение сигнал/шум по стандарту CCIR (при 94 дБ SPL): 65 дБ
• Отношение сигнал/шум А-взвешенный (при 94 дБ SPL): 78 дБ
• Эквивалентный уровень шума по стандарту CCIR: 29 дБ
• Эквивалентный уровень шума А-взвешенный: 16 дБ-A
• Максимальный уровень звукового давления для КНИ < 0,5%: 135 дБ
• Максимальный уровень звукового давления для КНИ < 0,5% с аттенюатором: 145 дБ
• Максимальное выходное напряжение: 10 мВ
• Динамический диапазон микрофонного усилителя А-взвешенный: 131 дБ
• Напряжение питания: 48 В +/-4 В; / 6 x 1,5 В
• Потребляемый ток: 2 х 3,5 мА
• Коммутационный разъём: XLR3F / XLR5F
• Вес: 3500 г
• Высота: 280 мм
• Ширина: 180 мм
• Глубина: 220 мм

Комплект поставки

• Манекен KU 100.
• Микрофонный кабель IC 5.
• Кабельный адаптер AC 20.
• Сетевой источник питания.
• Алюминиевый кейс.
