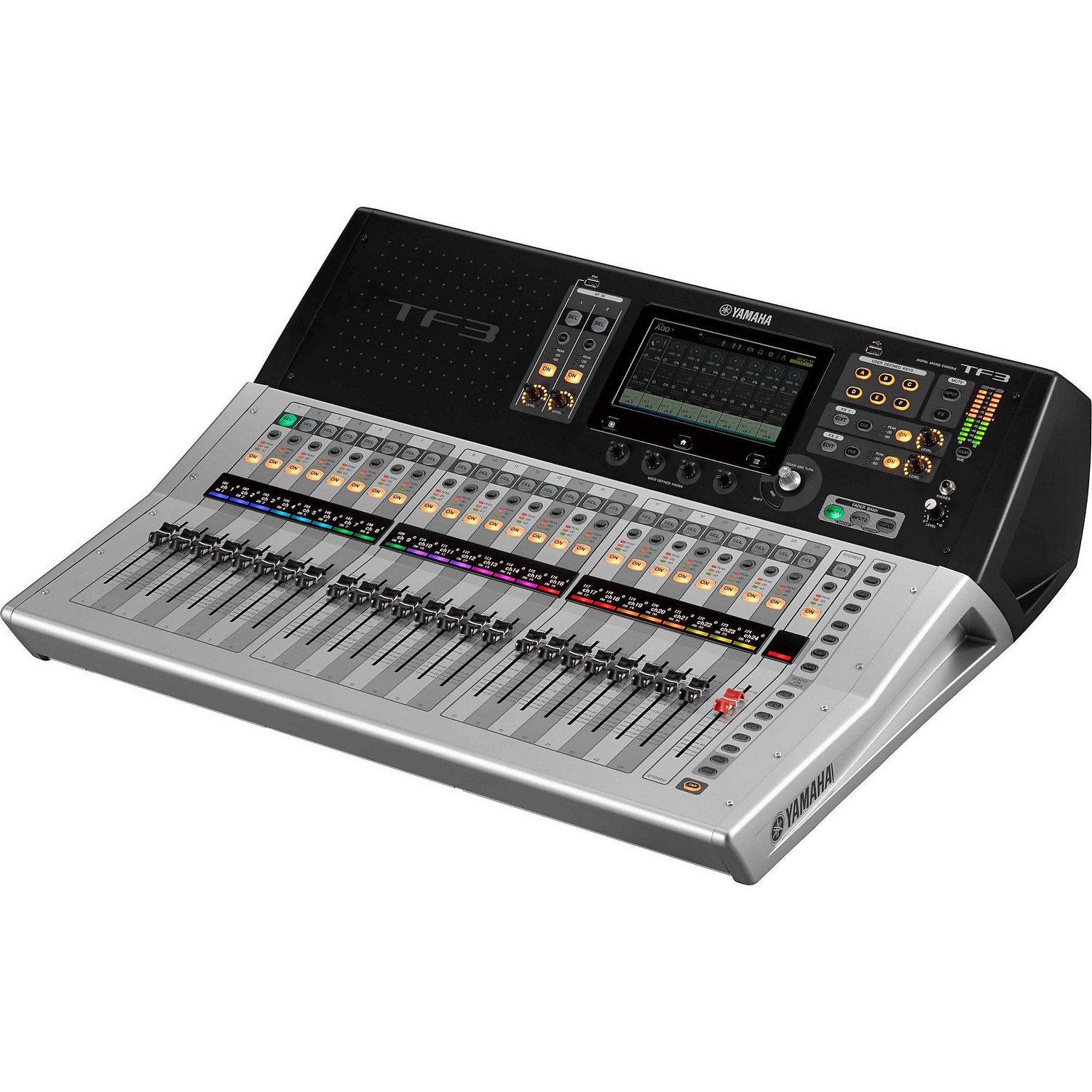

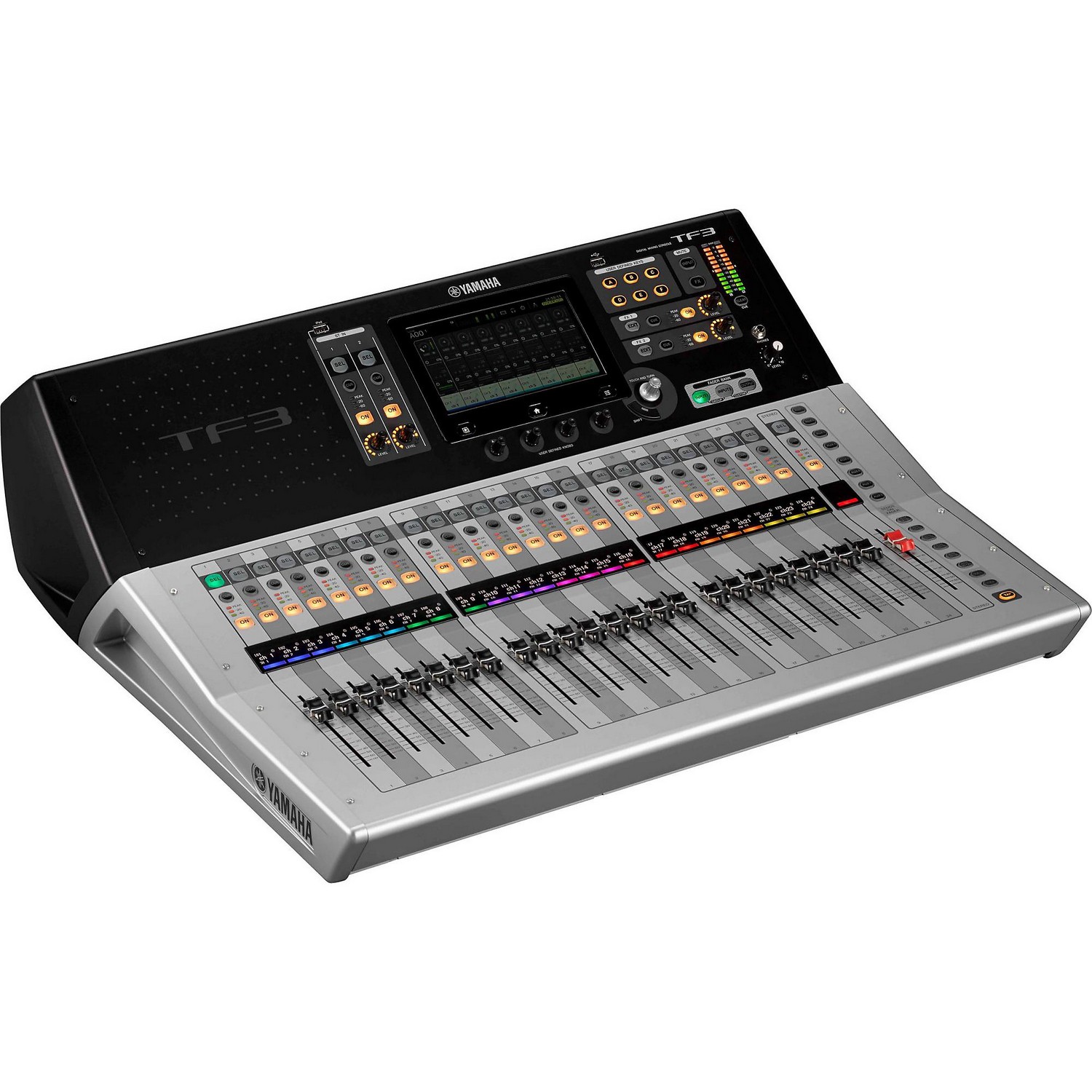

Цифровой микшер Yamaha TF3

Когда вам необходима дополнительная точность для настройки, скажем, эквалайзера или других параметров, цифровые потенциометры (поворотные регуляторы с нажатием) всегда в вашем распоряжении прямо под сенсорным экраном. Также под панелью расположены четыре потенциометра с такими задаваемыми параметрами, как порог компрессора, усиление/чувствительность эквалайзера и т.д., которые обеспечат быстрый и прямой доступ к нужным параметрам во время микширования. Для вашего удобства потенциометрами всегда осуществляется управление текущего канала.

Как и в серии консолей CL вся работа со звуком базируется на взаимодействии с окнами общего обзора (Overview) и выбранных каналов (Selected Channel). Окно общего обзора отображает параметры восьми каналов одновременно, в то время как цифровые потенциометры обеспечивают прямой доступ к революционным регуляторам 1-knob EQ™, 1-knob COMP™, порогу чувствительности, уровню посыла эффекта, панорамированию и другим параметрам. Когда вам нужны подробные параметры для более точного управления просто нажмите на выделенный параметр второй раз, чтобы перейти к отображению выбранного канала.

Эффективная работа с коэффициентом чувствительности, компрессором и эквалайзером требует значительной степени мастерства и опыта: даже опытным звукорежиссёрам и инженерам требуется определённое время на эти важные настройки. Микшерные цифровые консоли серии TF в дополнении к своему интуитивному интерфейсу имеют много функций, которые обеспечат простой и быстрый процесс установки этих фундаментальных параметров.

Опытный звукорежиссёр или инженер может много сделать при помощи одного лишь компрессора: вдохнуть в гитару жизнь, добавить атаки в бас, уплотнить звук малого барабана или сбалансировать вокал в звуковом тракте. Революционный однокнопочный регулятор 1-knob COMP позволит сделать всё это быстро и легко, без «жонглирования» многими параметрами, и достичь желаемого эффекта. Первоначально представленный на аналоговых микшерных пультах Yamaha, однокнопочный регулятор 1-knob COMP быстро стал востребованной и ценной деталью. Сегодня этот регулятор представлен уже в цифровой версии, что делает процесс настройки консолей серии TF лёгким и максимально эффективным.

Та же концепция была использована и в новом однокнопочном эквалайзере 1-knob EQ, который обеспечивает новый уровень удобства и оперативности работы. Этот однокнопочный регулятор был тщательно доработан отделом исследований и разработок компании Yamaha в сотрудничестве с известными звукорежиссёрами с целью помочь вам достичь выдающихся результатов с минимальными усилиями и в кратчайшие сроки. Режим Vocal позволит как никогда просто достичь чёткого и разборчивого вокала, в то время как режим Intensity позволяет всего лишь одним регулятором управлять «интенсивностью» кривых эквалайзера, которые вы можете выбрать либо из предварительных настроек, либо создать с нуля. Но и это ещё не всё: регуляторы 1-knob COMP и 1-knob EQ имеются и на выходных каналах, так что вы сможете быстро применить компрессию или эквализацию на общий выходной канал, которые идеально будут соответствовать размерам концертного посещения. Выходной канал однокнопочного регулятора эквалайзера имеет режим тонкомпенсации вместо вокального режима, который позволяет при повороте ручки эффективно увеличивать уровень звукового давления, сохраняя при этом звучание оптимальным.

Оба регулятора 1-knob COMP и 1-knob EQ обеспечивают быстрый доступ к полной информации на экране о компрессоре и эквалайзере, поэтому вы в любой момент сможете точно настроить эти параметры.

Коэффициент усиления – это первая регулировка входного сигнала, которую мы совершаем, и то, как мы его изменим, отразится на последующих параметрах, которые повлияют на сигнал. Поэтому компания Yamaha разработала быстрый способ сделать точную настройку этого важного фундаментального параметра проще, чем это когда-либо было. Новая функция GainFinder облегчает настройку оптимального коэффициента усиления для отдельных входных сигналов, что позволяет достичь идеального качества выходного сигнала.

Всё, что нужно сделать звукорежиссёру – это установить коэффициент усиления канала таким образом, чтобы центральный зелёный индикатор измерителя уровня продолжал гореть в течении максимально длительного времени. Сторонникам традиционной установки уровня усиления предоставится возможность выполнить также и стандартную процедуру.

Как всегда цифровые консоли от компании Yamaha не обходятся без хорошо знакомых запоминаемых «сцен», которые хранят ваши настройки микширования, и могут быть моментально вызваны в любой момент. Мы также включили ряд пресетов каналов, которые были созданы в сотрудничестве с ведущими производителями микрофонов и выдающимися звукорежиссёрами и инженерами, которые обеспечат вам отправные точки на долгом пути к достижению вашего идеального звука.

Пресеты каналов охватывают такие параметры, как коэффициент усиления HA, эквализацию, динамические обработки и многие другие, вплоть до таких деталей, как название канала и его цвет. Теперь вы сможете тратить меньше времени, которое необходимо на базовые настройки, и проводить больше времени для улучшения вашего звука и общения с исполнителями.

Пресеты QuickPro Presets™ созданы специалистами из центра исследований и разработок Yamaha совместно с авторитетными звукоинженерами и крупными производителями, такими как Audio-Technica, FitEar, Sennheiser, Shure, Ultimate Ears и Westone Laboratories. Они подходят для большого количества различных микрофонов и устройств вывода. С помощью этих полезных пресетов даже начинающие звукоинженеры смогут вплотную приблизиться к идеальному звучанию, в то время как опытные специалисты по достоинству оценят существенную экономию времени. Мы подготовили более 200 пресетов для входных каналов – от вокала до ударных установок. Все пресеты точно настроены по результатам тестирований с использованием большого количества различных микрофонов и инструментов. Для выходных каналов мы разработали пресеты, подходящие к различным акустическим системам и внутриканальным наушникам, таким как Ultimate Ears, и предусмотрели ряд вариантов для разных окружающих условий и размеров помещений. При нехватке времени их можно использовать в том виде, в котором они предоставляются, но при необходимости они станут отличной основой для тонкой настройки вручную. Конфигурации, созданные на основе пресетов или с нуля можно сохранять в качестве дополнительных пресетов. В пресеты QuickPro Presets™ можно сохранить эквалайзер 1-knob EQ и компрессор 1-knob COMP – максимально быстрые способы настройки звука вращением одного регулятора. В дополнение ко встроенным пресетам, на веб-сайте Yamaha Pro Audio будут появляться новые пресеты QuickPro Presets™ – так что не забывайте проверять наличие обновлений.

«За каждым микрофоном Audio-Technica стоит кропотливый и скрупулезный труд, который позволяет дать по-настоящему точное воспроизведение в той области, для которой он был создан. Мы всегда стремимся предоставить лучшие инструменты, которые позволят пользователям оценить выразительность своей работы. Поэтому наше тесное сотрудничество с разработчиками консолей серии TF в работе над пресетами определённых инструментов означает, что мы можем быть уверены, что наши микрофоны продемонстрируют наилучшие показатели, а звукорежиссёр сможет больше сосредоточиться на творческом подходе к работе».

Мы были очень рады возможности поработать с Yamaha над их всемирно признанными цифровыми микшерами. При создании пресетов эквализации для наших внутриканальных наушников индивидуальной формы FitEar специалисты Yamaha очень чутко прислушивались к нашим советам, а также отзывам звукоинженеров, опробовавших пресеты в деле. Превосходный набор функций управления цифровых микшеров Yamaha, подкрепленный накопленными за многие годы знаниями технологий внутриканальных наушников, обеспечивает возможность быстрой и эффективной работы.

«Пресеты в новой серии цифровых микшерных пультов TF от Yamaha предоставляют пользователям точную индикацию того, как настроить эквалайзер для большого количества комбинаций с музыкальными инструментами и микрофоном. Такие функции дают звукооператору прочный и надёжный фундамент для работы. Всё, что остаётся сделать – это адаптировать эквалайзер к определённому помещению и инструментам».

«Мы чрезвычайно рады предложить пресеты QuickPro наших самых популярных микрофонов серии SM, Beta, KSM и PG Alta в новых цифровых микшерах TF. Когда вы объединяете 90 лет опыта в разработке микрофонов компании Shure с современнейшим и невероятно гибкими цифровыми консолями TF, а также с исключительной в своём классе акустикой Yamaha, эти пресеты позволяют звукорежиссёрам при любом уровне опыта использовать нашу накопленную техническую базу знаний для быстрого, простого и эффективного саундчека и живых выступлений, которые звучат поистине удивительно. Теперь звукорежиссёры могут сосредоточиться на качестве звука, а не на постоянном отслеживании параметров и выявлении технических нестыковок. Это невероятно мощное решение».

"True technical innovations melt into the background and simply become part of life. Marvelous innovations make you wonder what you ever did before. And when you combine the collective industry knowledge of Yamaha, Shure, Sennheiser, Audio-Technica, and Ultimate Ears, art happens. Ultimate Ears is honored to share our outboard presets for in-ear monitors. We know that these combinations will help you take your performance to the next level."

«Westone выпала честь работать с Yamaha над пресетами микшеров серии TF, которые предназначены для наших внутриканальных наушников индивидуальной и универсальной формы. Созданы пресеты для всей продукции Westone (чему мы несказанно рады), в том числе серии ES моделей индивидуальной формы, серии UM и новаторской серии AM мониторных внутриканальных наушников с технологией включения звукового окружения. Пресеты QuickPro в микшерных консолях Yamaha серии TF позволяют звукоинженерам легко и быстро настроить отправную точку для сведения во внутриканальных наушниках».

Память сцен имеет два банка А и Б, каждый из которых способен вместить до 100 сцен. В общей сложности это 200 сцен, которые могут быть внесены в память и при необходимости мгновенно вызваны. Некоторое количество сцен запрограммировано таким образом, чтобы обеспечить пользователям так называемую «опорную точку»: для упрощения работы сцены с управлением при помощи однокнопочных регуляторов 1-knob COMP и 1-knob EQ объединяются, а для опытных звукорежиссёров, которые следуют стандартной процедуре, возможно полное отключение функции однокнопочных регуляторов. Банки памяти идеальны для сортировки различных типов сцен: например, один банк для сцен категории по типу музыки, а другой – по типу мероприятия.

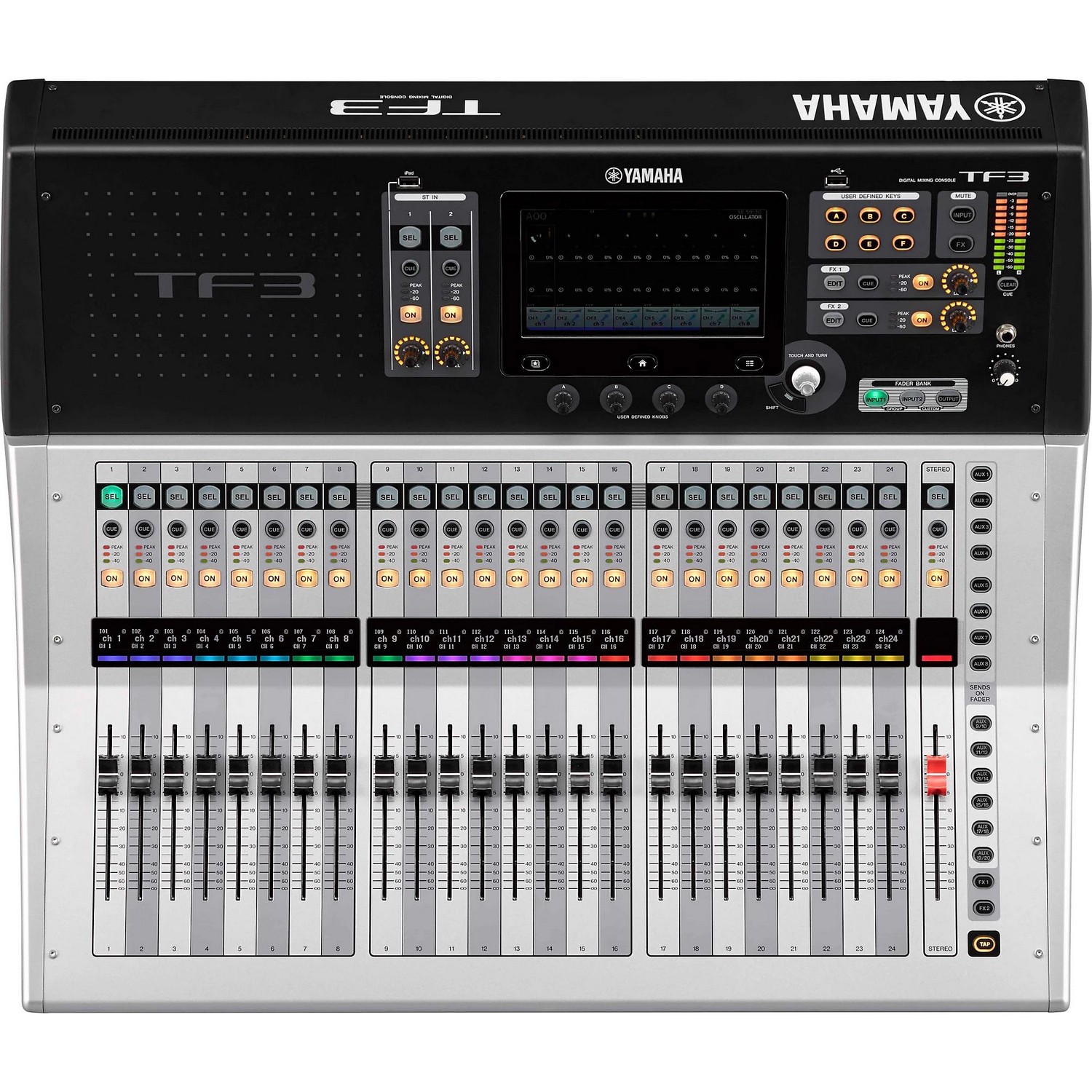

Благодаря аппаратной части серии TF достигается ни с чем не сравнимый уровень оперативности и удобства в работе. Передовой дизайн фейдеров, ручек и кнопок обеспечивают слаженную работу с современными экранными технологиями, включая высокую чёткость и цветной экран. Таким образом сенсорная панель идеально сочетает в себе полную визуальную картину происходящего и позволяет быстро реагировать на изменения в процессе микширования. А эргономичное расположение этих компонентов, собранных вместе в единую систему, способно обеспечить удивительно эффективный рабочий процесс.

В серии TF вы найдёте два банка входных каналов (INPUT) и один банк выходного канала (OUTPUT), а выбрать банк сгруппированных каналов (GROUP) вы можете посредством нажатия обеих кнопок банков входных каналов одновременно. Банк сгруппированных каналов (GROUP) позволяет регулировать уровни нескольких каналов всего одним фейдером DCA. Вы также можете создать свой собственный банк фейдеров (CUSTOM), где вы можете назначить любые входные, выходные и DCA-группы на любой фейдер.

При выборе банка сгруппированных каналов (GROUP) все фейдеры с 1-го по 8-ой, кроме мастер фейдера DCA, функционируют как передвижные фейдеры. Выбор одной из групп DCA мгновенно вызывает и передвигает фейдеры входных каналов, принадлежащих к этой группе. Эта полезная функция позволяет легко регулировать входной уровень и другие параметры отдельных каналов при работе с восьмью фейдерамами DCA.

Небольшой экран, расположенный над каждым фейдером канала, показывает присвоенное ему имя или ID, название входа и текущее значение фейдера. Также на этом экране может быть отображено состояние подключения фантомного питания, процессоров гейт или компрессора. А цветная полоса, которая показывает назначенный цвет канала, делает визуальную навигацию очень понятной, и предотвращает путаницу при изменении банков фейдеров или вызове сцен.

Все цифровые микшерные консоли серии TF имеют автоматизированные фэйдеры, в зависимости от размера их количество варьируется: TF5 – 33 фейдера, TF3 – 25 фейдеров и TF1 – 17 фейдеров. Каждый вход на консоли имеет свой фейдер, что позволяет мгновенно визуально оценить уровень выходного сигнала, и обеспечивает непосредственный и быстрый доступ к их контролю.

Кнопки в секции SENDS ON FADER позволяют мгновенно перенаправить нужные уровни шин AUX или FX на фейдеры, делая проверку и регулировку ещё более лёгкой и доступной в моменты дефицита времени. Когда кнопка SENDS ON FADER нажата – фейдер MASTER функционирует в качестве мастера для соответствующей шины, поэтому выходные уровни AUX можно проверить и изменять без необходимости переключения банка фейдеров.

Верхняя секция панели предназначена для того, чтобы на неё можно было поставить iPad, список исполняемых композиций, партитуру, памятки и другие небольшие предметы. Панель состоит из трёх наклонных секций, которые дают звукорежиссёру максимальную видимость и удобный доступ ко всем инструментам управления.

– Секция USER DEFINED KNOBS: такие часто используемые параметры, как порог срабатывания компрессора или уровень чувствительности эквалайзера, могут быть назначены на эти кнопки, обеспечивая к ним быстрый доступ.

– Секция USER DEFINED KEYS: назначьте любые настройки цифровой консоли, которые вы часто используете, на эти шесть кнопок для ускоренного доступа к ним, например, к определённым сценам.

– Секция MUTE: вы можете выключить звук на нескольких входах или эффектах при помощи одной кнопки.

– Секция FX: специальный канал, который имеет простое и удобное включение и выключение эффектов, включение/выключение мониторинга, регулировку уровня и редактирование параметров эффектов.

– Секция ST IN: в дополнение к возможности воспроизведения аудиофайлов с вашего iPad или iPhone и записи/воспроизведения с USB-карты памяти вы можете контролировать процесс воспроизведения фоновой музыки и других звуковых файлов за счёт сенсорного управления.

Самостоятельные приложения, которое обеспечивают удалённое микширование, персональный мониторинг или настройку цифровых микшерных консолей в автономном режиме стали довольно распространённым явлением. И здесь серия TF делает ещё один шаг вперёд с тремя специальными приложениями: TF Editor, TF StageMix и MonitorMix, которые легко раздвигают границы работы на консоли на любом мобильном устройстве.

Редактор TF Editor для платформ Windows и Mac представляет из себя мощную программу для редактирования в автономном режиме и настройки консолей TF с возможностью создания и управления сцен и пресетов, а также удобного изменения имён каналов. В дополнение к возможности настроить консоль в автономном режиме в любом удобном месте с TF Editor, также как и с TF StageMix и MonitorMix, можно работать и в онлайн режиме. На ПК на базе Windows 8 с сенсорным экраном можно использовать те же жесты, как на самой консоли. А при использовании сети Wi-Fi компьютер может функционировать в качестве удобного пульта для дистанционного микширования. Вы можете подключить до трёх одновременно работающих устройств к TF Editor или StageMix.

TF StageMix – это приложение для iPad, которое обеспечивает беспроводное управление консолей серии TF, позволяя осуществлять удалённое микширование прямо с места в зрительном зале, напротив мониторов или любой другой прежде недоступной позиции для прослушивания. Приложение также может быть использовано как расширение собственного интерфейса консоли. Интерфейс TF StageMix имеет схожий принцип работы и структуру расположения рабочих элементов, что и дисплей консоли, который облегчит процесс улучшения звучания вашего микса и сделает его мобильным, как никогда раньше.

Приложение MonitorMix для серии TF может обеспечить индивидуальный удалённый AUX-мониторинг с поддержкой до 10 одновременно подключенных устройств iPhone, iPad или iPod Touch. Каждый исполнитель теперь может иметь удобный и оперативный контроль над шинами AUX, которые им отводятся, не имея при этом дело со сложными настройками или параметрами. Они также могут создавать персональные настройки для групп фейдеров для ещё более простого процесса саунд-чека: например, назначить все выходные уровни только на один фейдер. При максимальном одновременном подключении трёх устройств, работающих с TF Editor или StageMix, и 10 устройств, работающих с MonitorMix, даже большие группы могут иметь персональный контроль, который им необходим, что позволит снизить нагрузку на звукорежиссёра.

No specialized programming skills are required. An intuitive interface makes it easy to create faders for volume control and switches for channel on/off, for example, and position photographs or other graphic elements on the tablet screen as required to create original control panels that are ideally suited to individual applications and users. In addition, ProVisionaire Touch and ProVisionaire Control can control CL/QL/TF series digital mixers, MTX and MRX series processors, XMV series power amplifiers, R series(ADDA) and Tio1608-D I/O rack, and Nexo NXAMPmk2 powered TD controller. It is easy to combine those parameters onto the one screen.

Точное воспроизведение звука, который рождается на сцене, является фундаментом всего, лишь только потом творчество вступает в силу. Наш/Непоколебимый подход компании Yamaha к концертному звукоусилению был всецело воплощён в серии TF. Входной каскад любой консоли сильно сказывается на её звуковом характере. Консоли серии TF имеют ставшие уже знаменитыми микрофонные предусилители D-PRE™, которые не только обеспечивают превосходное качество передачи звука, но также имеют функцию ОБРАТНОГО ВЫЗОВА (НЕ УВЕРЕН). Внутреннее схемораспределение и отдельные компоненты были модифицированы и доработаны с точки зрения необходимости добиться поразительно чистого и естественного звука. Более того, такой надёжный звуковой фундамент был подкреплён обновлённым набором высокоэффективных процессоров и эффектов. Входные и выходные канальные процессоры такие как эквалайзер, гейт и компрессор дополняются восемью процессорами, которые вместе обеспечивают безграничную свободу для творчества.

Консоли серии TF теперь имеют новую версию зарекомендовавшего себя микрофонного предусилителя D-PRE от компании Yamaha с сохраняемыми настройками. Предусилители играют значительную роль в определении звучания выходного сигнала в любом цифровом микшерном пульте, именно по этой причине разработчики Yamaha были непримиримы на каждом шагу проектирования и совершенствования D-PRE для того, чтобы все нюансы и тонкости исходного сигнала были переданы с максимальной точностью. Схема D-PRE основана на дискретной инвертированной конфигурации пары Дарлингтона (составной транзистор с объединёнными коллекторами, включённый по схеме база – эмиттер), который даёт чистое и полноценное усиление с низким уровнем шума и искажений на всех уровнях сигнала. В то время, как некоторые микрофонные предусилители специально созданы для подчёркивания своих уникальных характеристик, предусилителю D-PRE была дана плоская и широкая частотная характеристика, которая позволяет сохранить тон и нюансы исходного звука так, чтобы изначальная задумка исполнителя осталась неизменной.

В дополнении к эквализации и двум динамическим процессорам на каждом канале консоли TF имеют восемь мощных процессоров и огромное многообразие звуковых эффектов. Глобально доступные каналы FX 1 и 2 имеют уже ставшие стандартами в студийной записи и живом звуке процессоры SPX, и обладают 17 эффектами, начиная от реверберации и дилея, и заканчивая эффектами модуляции: фленджер, хорус и 3-полосный многодиапазонный компрессор. Клавиша EDIT на панели инструментов открывает доступ к экрану параметров эффектов, где вы сможете настроить такие подробные параметры, как время реверберации и задержку обратной связи.

Остальные шесть процессоров доступны для мастер каналов AUX 9/10 ~ 19/20. Предусмотрены все эффекты, кроме реверберации. *Многополосная компрессия идеально подойдёт для ушного мониторинга, в то время, как дилей может быть использован для настройки акустической системы и многого другого. Что касается эффектов, то они могут быть использованы в дополнении к имеющейся обработке входных каналов, когда не достаточно каналов FX 1 и 2, так как шины AUX могут быть отправлены на главную стерео шину.

Шины AUX 1 ~ 8 и основные выходные каналы имеют тот же 4-полосный параметрический эквалайзер, как это и предусмотрено на входных каналах, плюс 31-полосный графический эквалайзер Flex12. Оба типа эквалайзера имеют большое значение для оптимизации работы громкоговорителей и устранения обратной связи.

* Реверберация присутствует на каналах AUX 9/10 и 11/12.

Thanks to in-depth collaboration with Dan Dugan Sound Design, renowned Dan Dugan automatic microphone mixing with its advanced algorithms is built into the TF series consoles. The processor is available for input channel 1-8, you can accsess the setting screen easily from their channel strips for automatically optimized microphone gain distribution. Gain control is smooth and natural, as though experienced human operators were doing the mix. The system also effectively reduces feedback and comb filter issues. For speech applications, especially non-scripted situations, this allows the operator to concentrate on d
