Dante и RIO: как устроена цифровая аудиосеть Yamaha (простыми словами)

Что такое Dante и зачем он нужен

Dante — это технология передачи многоканального звука по обычной сети Ethernet. Один сетевой кабель заменяет толстый аналоговый мультикор, а звук идёт без потерь и с минимальной задержкой. Сценические боксы RIO от Yamaha — это Dante-устройства: они выносят микрофонные предусилители на сцену и соединяются с пультом по сети.

Простыми словами: вместо того чтобы тянуть десятки метров толстого кабеля от сцены к пульту, вы прокладываете один тонкий Ethernet-кабель. По нему бегут десятки каналов чистого цифрового звука, управляющие сигналы и синхронизация. Это как переход от коммутатора с кучей проводов к Wi-Fi — только для профессионального аудио.

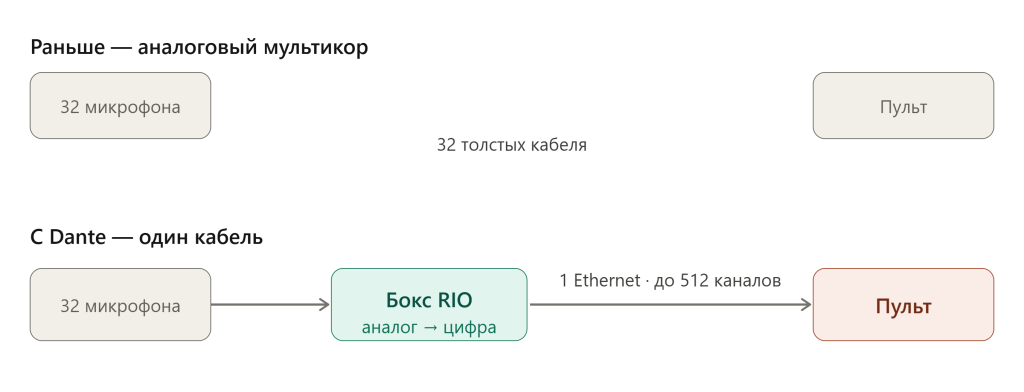

Как Dante передаёт звук по сети: один кабель вместо мультикора

В аналоговом мире каждый микрофон требует отдельного кабеля до пульта. Для 32 микрофонов — 32 толстых кабеля, которые нужно тянуть, маркировать и защищать от наводок. Это называется аналоговым мультикором.

Dante заменяет всё это одним кабелем Cat5e или Cat6. Микрофоны подключаются к сценическому боксу RIO, который преобразует аналоговый сигнал в цифру. По сети Dante цифровой поток идёт на пульт. На одном кабеле можно передавать до 512 двунаправленных каналов.

Задержка, синхронизация, резервирование

Dante обеспечивает сверхнизкую задержку — по умолчанию 1 мс, а минимальная задержка может составлять всего 150 микросекунд . Это критически важно для живого звука, где задержка между источником и мониторами должна быть незаметной для музыканта.

Синхронизация. Dante использует PTP (Precision Time Protocol, IEEE 1588) для автоматической синхронизации всех устройств в сети . Система сама выбирает устройство с лучшим тактовым генератором и синхронизирует по нему все остальные — это практически исключает проблемы с джиттером .

Резервирование. Dante поддерживает работу с двумя независимыми сетями: Primary и Secondary. Если основной канал выходит из строя, система мгновенно переключается на резервный. Это стандартная практика для концертов и трансляций.

Dante Controller: маршрутизация потоков

Dante Controller — это бесплатное программное обеспечение, которое позволяет управлять маршрутизацией аудиопотоков в сети Dante . Вы просто перетаскиваете названия устройств и каналов, соединяя их виртуальными «кабелями». Вся конфигурация сохраняется внутри каждого устройства, поэтому при перезагрузке системы настройки не сбрасываются.

Что такое RIO: сценические боксы (remote I/O) Yamaha

RIO — это семейство рэковых устройств ввода-вывода (I/O racks) от Yamaha. Они устанавливаются на сцене рядом с исполнителями и преобразуют аналоговые сигналы с микрофонов в цифру, а затем передают их по Dante на микшерный пульт.

Зачем выносить предусилители на сцену

В аналоговом мире микрофонный сигнал очень слабый и чувствительный к наводкам. Его нужно усиливать сразу у источника. В цифровом мире предусилитель (HA — Head Amplifier) размещается прямо в сценическом боксе, рядом с микрофоном. Сигнал усиливается и сразу преобразуется в цифру, после чего по сети Dante идёт на пульт без потери качества .

Это даёт три преимущества:

1. Чистый звук — короткий аналоговый путь от микрофона до предусилителя, без длинных кабелей-антенн.

2. Удалённое управление — звукорежиссёр может регулировать усиление предусилителей прямо с пульта, не бегая на сцену.

3. Простота монтажа — один кабель от сцены до пульта вместо 32.

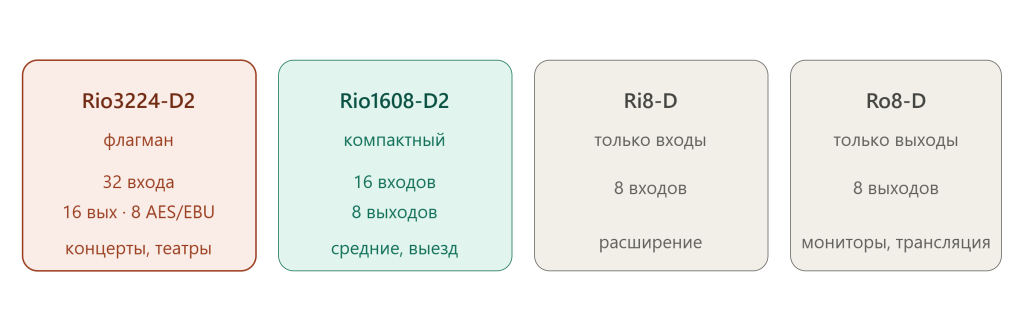

Семейство RIO: Rio3224-D2, Rio1608-D2, Ri8-D, Ro8-D

Семейство RIO от Yamaha включает несколько моделей для разных задач.

Rio3224-D2 — флагманский стейджбокс с 32 аналоговыми входами, 16 аналоговыми выходами и 8 цифровыми выходами AES/EBU . Идеален для больших концертов и театров.

Rio1608-D2 — компактная версия с 16 входами и 8 выходами . Подходит для средних площадок и мобильных систем.

Ri8-D — рэковый блок только с 8 входами (микрофонными предусилителями).

Ro8-D — рэковый блок только с 8 выходами (для мониторов или трансляции).

Все модели RIO второго поколения совместимы с микшерными консолями CL, QL, RIVAGE PM и DM7 .

Yamaha Rio3224-D2: разбор флагманского стейджбокса

Rio3224-D2 — это высокопроизводительное рэковое устройство ввода-вывода, разработанное для профессионального применения. Оно построено вокруг концепции Yamaha «естественного звука» и обеспечивает чрезвычайную прозрачность звука .

Входы/выходы и предусилители

Rio3224-D2 оснащён:

• 32 аналоговыми входами с микрофонными/линейными предусилителями

• 16 аналоговыми выходами

• 8 цифровыми выходами AES/EBU

Каждый вход имеет индивидуальный предусилитель с возможностью удалённого управления усилением. Пульт может управлять усилением каждого канала независимо, что особенно удобно при работе с большим количеством микрофонов.

Резервированные порты Dante

Для повышения надёжности Rio3224-D2 оснащён двумя сетевыми портами Dante — Primary и Secondary. Они поддерживают как резервирование (если один порт теряет связь, второй продолжает работу), так и последовательное подключение (daisy-chain) устройств .

На передней панели расположен графический дисплей, который отображает состояние устройства, уровни сигналов и позволяет выполнять локальные настройки . Два встроенных блока питания обеспечивают резервирование электропитания.

Технические характеристики Rio3224-D2:

• Аналоговые входы: 32 (XLR, с фантомным питанием)

• Аналоговые выходы: 16 (XLR)

• Цифровые выходы: 8 (AES/EBU, XLR)

• Сеть: Dante (Primary/Secondary, RJ-45)

• Потребляемая мощность: 120 Вт

• Габариты: 480 x 220 x 368 мм

• Вес: 13,5 кг

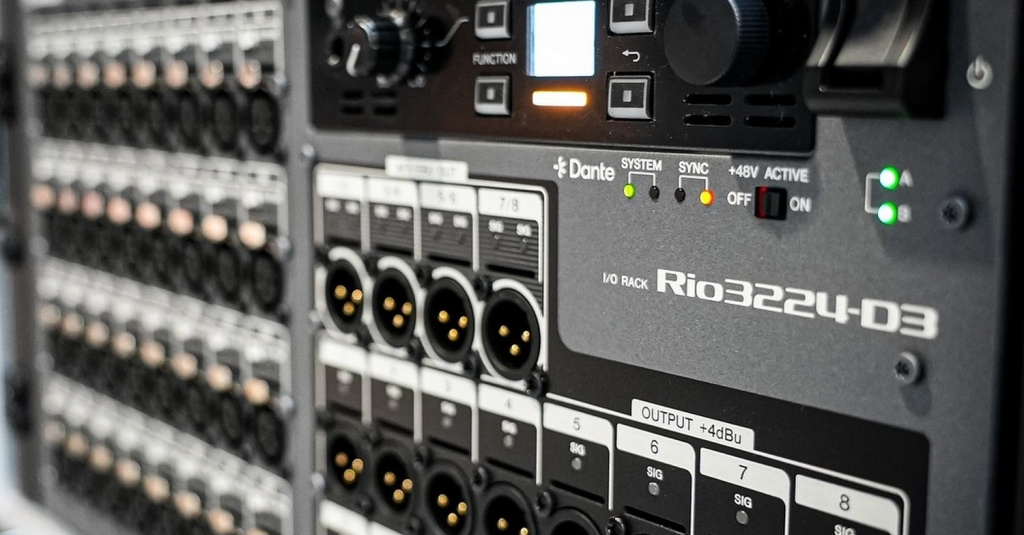

Эволюция: третье поколение Rio-D3

В январе 2025 года Yamaha анонсировала третье поколение R-серии — Rio3224-D3 и Rio1608-D3 . Новые модели совместимы с RIVAGE PM, DM7, CL и QL и предлагают улучшенное качество звука (более низкий уровень шума и расширенный динамический диапазон), а также новые функции: головной телефонный выход для мониторинга, третий сетевой порт для разделения управления и Dante, а также задержки, фазу и регулировку уровня для каждого выхода . Потребление энергии снижено на 16% по сравнению с предыдущим поколением .

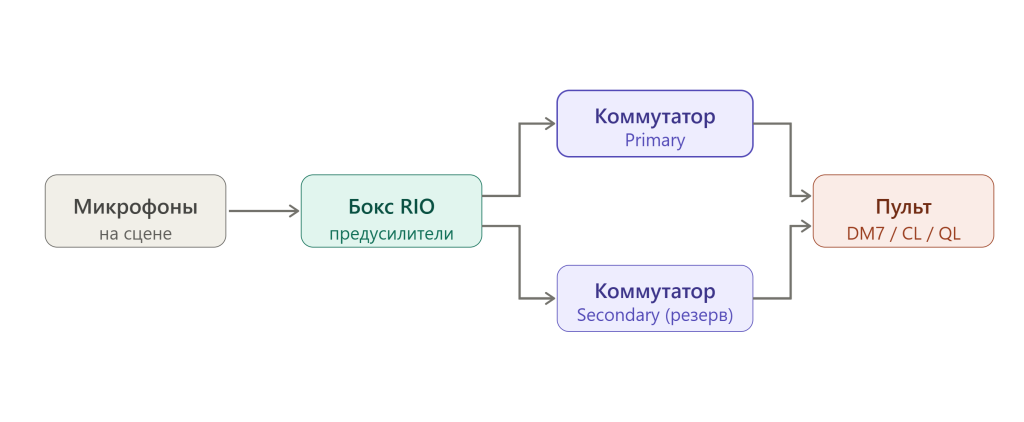

Как собрать систему: пульт + Dante + RIO

Типовая система с микшером Yamaha и Dante выглядит так.

Шаг 1: Микрофоны на сцене. Все микрофоны подключаются к сценическому боксу RIO (например, Rio3224-D2). Бокс устанавливается рядом с исполнителями.

Шаг 2: Преобразование в цифру. Предусилители Rio усиливают сигнал и преобразуют его в цифру. Все 32 канала готовы к передаче.

Шаг 3: Передача по Dante. Rio через порт Primary подключается к сети Ethernet. По одному кабелю данные идут на коммутатор.

Шаг 4: Коммутатор. В центре системы — управляемый Gigabit-коммутатор. К нему подключаются все Dante-устройства: RIO, микшерный пульт, компьютеры с Dante Virtual Soundcard .

Шаг 5: Пульт. Микшерный пульт (DM7, CL5 или QL5) получает цифровой сигнал по Dante. Звукорежиссёр работает с ним как с обычным пультом — регулирует уровни, добавляет эффекты, создаёт микс.

Шаг 6: Резервирование. Для отказоустойчивости используется вторая сеть (Secondary). RIO подключается к двум портам на коммутаторе или к двум разным коммутаторам. При обрыве Primary система мгновенно переключается на Secondary.

Важный нюанс: Для Dante рекомендуется использовать управляемые коммутаторы с поддержкой QoS (Quality of Service). Хотя Dante может работать и на неуправляемых коммутаторах, для профессиональных систем резервирование и приоритизация трафика критически важны .

Dante против аналогового мультикора, MADI и AVB

Dante — не единственная технология передачи цифрового аудио. Кратко сравним её с альтернативами.

Выбирайте Dante, если: вам нужно много каналов, гибкая маршрутизация, низкая задержка и простота монтажа.

Выбирайте аналоговый мультикор, если: у вас очень маленькая система (до 8 каналов) и нет бюджета на цифру.

Выбирайте MADI, если: у вас уже есть инфраструктура MADI или требуется передача на большие расстояния по оптоволокну.

Выбирайте AVB, если: вы работаете в экосистеме, где AVB является стандартом (например, некоторые концертные системы).

Подбор и инсталляция Dante-системы под ключ

Построение системы с Dante и RIO требует не только выбора оборудования, но и правильного проектирования сети, настройки Dante Controller, конфигурации резервирования и обучения персонала.

Мы предлагаем полный цикл работ:

1. Консультация и подбор оборудования — определим, какие пульты и RIO-боксы нужны для вашей площадки, рассчитаем количество каналов и требования к сети.

2. Поставка оборудования — оригинальные Yamaha RIO, микшеры DM7/CL/QL, управляемые коммутаторы, кабели.

3. Проектирование сети Dante — схема подключения, расчёт длины кабелей, выбор топологии (звезда), настройка VLAN и QoS.

4. Монтаж и настройка — установка оборудования, прокладка кабелей, конфигурация Dante Controller, настройка резервирования (Primary/Secondary).

5. Обучение персонала — работа с Dante Controller, создание маршрутизации, использование StageMix и DM7 Editor, базовая диагностика сети.

Работаем с госзаказчиками по 44-ФЗ и 223-ФЗ. Готовы подготовить коммерческое предложение и полный пакет документов для участия в тендерах.

Часто задаваемые вопросы (FAQ)

Что такое Dante простыми словами?

Dante — это технология передачи звука по компьютерной сети. Вместо 32 толстых аналоговых кабелей от сцены к пульту используется один тонкий Ethernet-кабель. По нему передаётся чистый цифровой звук без потерь и с незаметной задержкой .

Чем RIO отличается от обычного стейджбокса?

RIO от Yamaha — это не просто коробка с разъёмами. Это полноценное Dante-устройство с высококачественными микрофонными предусилителями, удалённым управлением усилением с пульта, резервированными сетевыми портами и встроенными блоками питания . Обычный стейджбокс чаще всего просто передаёт аналоговый сигнал без преобразования в цифру.

Сколько входов у Rio3224-D2?

Rio3224-D2 имеет 32 аналоговых входа с микрофонными предусилителями, 16 аналоговых выходов и 8 цифровых выходов AES/EBU .

Нужен ли специальный коммутатор для Dante?

Для небольших систем (до 10 устройств) можно использовать обычные неуправляемые Gigabit-коммутаторы. Для профессиональных систем с резервированием и большим количеством устройств рекомендуются управляемые коммутаторы с поддержкой QoS, IGMP Snooping и VLAN . Главное — все устройства в сети должны быть Gigabit.
