Yamaha RIO3224-D3: рэковый стейджбокс Dante для больших площадок

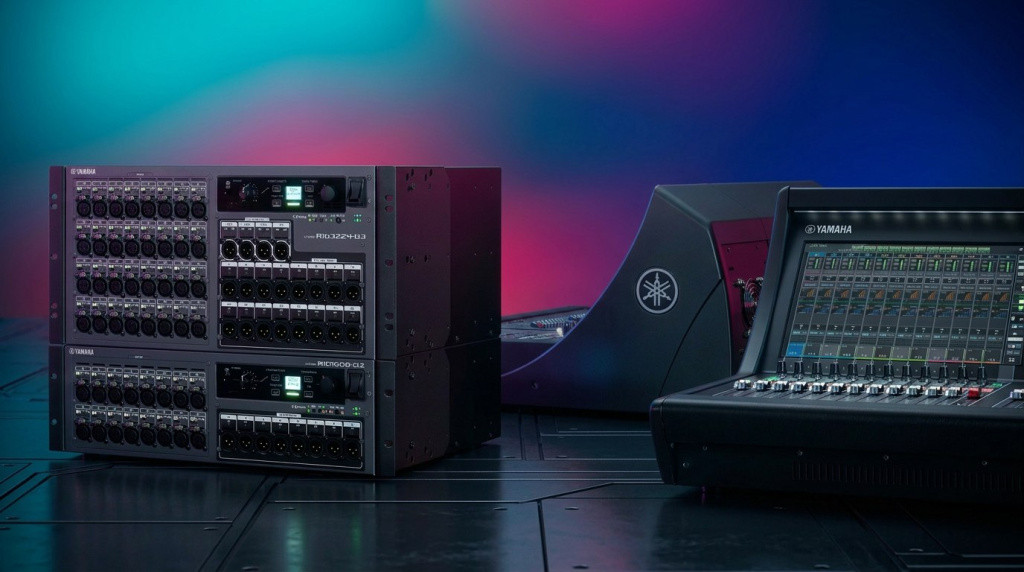

Yamaha RIO3224-D3 — рэковый стейджбокс третьего поколения серии R: 32 аналоговых входа, 24 выхода и передача звука в микшерный пульт по сети Dante с резервированием линий и питания. Он заменяет тяжёлую аналоговую мультикору одним сетевым кабелем и работает с пультами Yamaha CL, QL, RIVAGE и DM. Разбираем возможности устройства и сценарии, где оно окупается.

Что такое RIO3224-D3 и зачем он нужен

RIO3224-D3 — это рэковый блок ввода-вывода (I/O rack, стейджбокс) третьего поколения серии R. Его задача — вынести аналоговые подключения на сцену и передать весь звук на микшерный пульт по сети Dante одним Ethernet-кабелем, вместо того чтобы тянуть через весь зал тяжёлую многожильную мультикору.

Стейджбокс устанавливается в рэк рядом с источниками на сцене: в него включаются микрофоны и линейные источники, сигнал сразу оцифровывается качественными предусилителями и уходит на пульт по витой паре. Как именно устроена сеть Dante и из каких компонентов строится цифровой тракт Yamaha, мы подробно разбирали в отдельном материале — здесь останавливаемся на конкретном устройстве и его применении.

Возможности: 32 входа, 24 выхода, резервирование

Каждая цифра RIO3224-D3 — это конкретная ёмкость системы.

32 аналоговых входа. Это 32 микрофонные/линейные линии на один рэковый блок: полный набор на барабаны, бэклайн, вокалы и подзвучку для большого мероприятия. Входы оснащены предусилителями с удалённым управлением — инженер на FOH-позиции регулирует усиление каждого канала прямо с пульта, не поднимаясь на сцену, а фантомное питание +48 В подаётся на нужные каналы дистанционно.

24 выхода. Выходная секция комбинированная: 16 аналоговых линейных выходов плюс 8 цифровых выходов AES/EBU. Этого достаточно, чтобы раздать мониторные миксы музыкантам, подать сигнал на порталы и системы дозвучки и одновременно вывести цифру на внешнюю обработку или трансляцию.

Резервирование по двум направлениям. У RIO3224-D3 двойные порты Dante — Primary и Secondary: при обрыве основной сети система мгновенно переключается на резервную, и звук не прерывается. Питание тоже дублировано — два блока питания с резервированием. На живом событии, где второго дубля не будет, это и есть разница между «что-то щёлкнуло» и сорванным концертом.

В третьем поколении серии добавились и практичные мелочи: выход на наушники прямо на устройстве (удобно для проверки линий на сцене) и задержка на выходах для точной подстройки систем.

Качество звука

Звуковой тракт здесь профессионального уровня. Аналого-цифровое и цифро-аналоговое преобразование выполнено с разрядностью 24 бита, поддерживаются частоты дискретизации до 96 кГц (по умолчанию устройство работает на 96 кГц). Динамический диапазон ЦАП — порядка 120 дБ, задержка тракта «вход — выход» через Dante составляет менее 1,7 мс.

На практике это означает прозрачный, детальный звук без слышимой задержки и с большим запасом по динамике — от тихих нюансов до пиков без искажений. Один нюанс для интеграторов: поскольку по умолчанию стоит 96 кГц, при работе в связке с пультами, которые её не поддерживают (например, серии CL и QL), систему переводят на 48 кГц.

С какими пультами работает

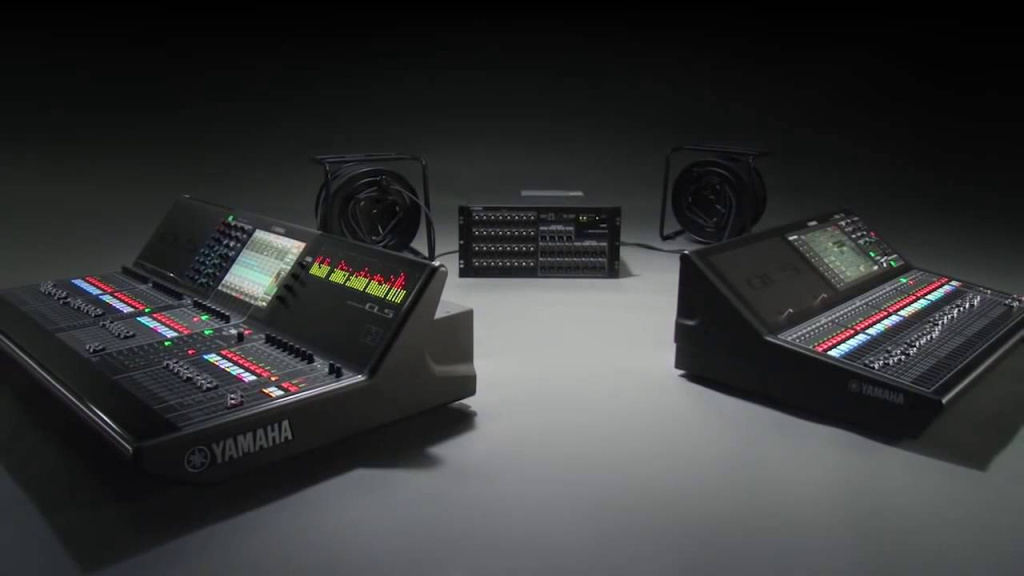

RIO3224-D3 — часть экосистемы Dante Yamaha и штатно работает с цифровыми микшерами и процессорами бренда: флагманскими RIVAGE PM, сериями CL и QL (на 48 кГц), а также DM7 и DM3. С серией TF стейджбокс подключается через Dante-карту расширения.

Если вы ещё выбираете пульт под систему, у нас есть разборы совместимых консолей — обзоры DM7, DM3 и TF1, а также общий гид по выбору цифрового микшера. RIO3224-D3 стыкуется с любой из этих моделей, различается лишь масштаб и число каналов.

Сценарии внедрения

Устройство окупается там, где аналоговая мультикора становится узким местом.

Театр и концертный зал. Стационарная инсталляция: стейджбокс ставится у сцены, пульт — в аппаратной или на FOH, между ними один кабель вместо мультикорной линии через всё здание. Резервирование Dante и питания критично для спектаклей и концертов, где остановка недопустима.

Дом культуры и многофункциональный зал. Сегодня собрание, завтра концерт, послезавтра конференция — Dante-система легко переключается между сценариями, а 32 входа закрывают даже насыщенные мероприятия.

Прокатная компания. Быстрый монтаж и демонтаж, предсказуемая коммутация, меньше кабеля в кейсах. Один RIO на выезд заменяет громоздкую аналоговую линию и ускоряет саундчек.

Трансляционная студия. Комбинированные выходы (аналог + AES/EBU) и низкая задержка удобны для одновременной подачи звука на пульт, запись и трансляцию.

Комплексное внедрение от MUZPLANET

RIO3224-D3 — элемент системы, и результат зависит от того, как эта система спроектирована и настроена. Мы работаем полным циклом: проектирование Dante-сети под объект, поставка оборудования, инсталляция, настройка маршрутизации и резервирования, пусконаладка «под ключ». Для госучреждений — сопровождение закупки по 44-ФЗ и 223-ФЗ: помощь с описанием объекта закупки и работа с юрлицами.

Устройство есть в наличии. Чтобы получить счёт или консультацию инженера по вашему проекту — оставьте заявку, подберём конфигурацию и рассчитаем систему под вашу площадку.

Итог инженера

• Ёмкость и резерв. 32 входа и 24 выхода на один рэк плюс двойное резервирование (Dante Primary/Secondary и питание) — надёжная основа для ответственных живых событий.
• Готовая экосистема. Штатная совместимость с RIVAGE PM, CL/QL, DM7/DM3 и удалённое управление предусилителями с пульта — быстрое внедрение без «костылей».
• Звук и задержка. 24 бита, до 96 кГц и менее 1,7 мс задержки — прозрачный тракт с запасом по динамике.
• Что учесть. По умолчанию 96 кГц — в связке с CL/QL систему переводят на 48 кГц; для TF нужна Dante-карта. Это не минусы, а вопросы корректного проектирования.
